Transformatoren

Transformaten für die Automatisierungstechnik preiswert beim Industrietechnik Marktplatz Best4Automation kaufen.

Transformator Aufgabenbereich

Transformatoren, auch Umspanner genannt, erhöhen oder verringern Strom und Spannung auf gewünschte oder zulässige Werte. Erhöht ein Transformator die Spannung, mindert er gleichzeitig den Strom über seine wesentlichsten Bauteile: Primär- und Sekundärwicklung. Umspanner mit sehr kleinen Wicklungen kommen in Netz-Adaptern zum Einsatz, sie sind für die Stromversorgung von Notebooks oder Smartphones unentbehrlich. Für industrielle Anwendungen entwickelte Vorrichtungen nutzen ihre Wickelräume optimal aus, sind mit verlustarmen, lamellierten Kernen ausgestattet und bieten somit beste Übertragungseigenschaften bei hohen Wirkungsgraden. Standardtransformatoren für die Industrie sind sowohl einphasig als auch mehrphasig mit getrennten Wicklungen verfügbar.

Hier weiterlesen
1 von 4
Für die Filterung wurden keine Ergebnisse gefunden!
MST Einphasen Steuer- und Trenntransformator 86155 MST Einphasen Steuer- und Trenntransformator P: 3000VA IN: 208...550VAC OUT: 2x115VAC
SC-2423-000000000000086155
86155
P: 3000VA IN: 208...550VAC OUT: 2x115VAC
357,18 € * 595,30 € *

lieferbar in: 2-3 Arbeitstagen***

MST Einphasen Steuer- und Trenntransformator 86311 MST Einphasen Steuer- und Trenntransformator P: 1000VA IN: 230/400VAC OUT: 230VAC
SC-2423-000000000000086311
86311
P: 1000VA IN: 230/400VAC OUT: 230VAC
125,28 € * 208,80 € *

bestellbar // Liefertermin noch unbekannt

MST Einphasen Sicherheitstransformator 86463 MST Einphasen Sicherheitstransformator P: 630VA IN: 230/400VAC+/-15VAC OUT:2x24VAC
SC-2423-000000000000086463
86463
P: 630VA IN: 230/400VAC+/-15VAC OUT:2x24VAC
116,52 € * 194,20 € *

bestellbar // Liefertermin noch unbekannt

MET Einphasen Steuer- und Trenntransformator 866139 MET Einphasen Steuer- und Trenntransformator P:500VA IN:400VAC±5% OUT:110VAC
SC-2423-000000000000866139
866139
P:500VA IN:400VAC±5% OUT:110VAC
950,70 € * 1.584,50 € *

bestellbar // Liefertermin noch unbekannt

MET Einphasen Steuer- und Trenntransformator MET Einphasen Steuer- und Trenntransformator P: 1000VA IN: 240-415VAC OUT: 110-110-20VAC
SC-2423-000000000000086055
86055
P: 1000VA IN: 240-415VAC OUT: 110-110-20VAC
144,99 € * 241,65 € *

bestellbar // Liefertermin noch unbekannt

MST Einphasen Steuer- und Trenntransformator 86149 MST Einphasen Steuer- und Trenntransformator P: 630VA IN: 208...550VAC OUT: 2x115VAC
SC-2423-000000000000086149
86149
P: 630VA IN: 208...550VAC OUT: 2x115VAC
112,32 € * 187,20 € *

lieferbar in: 2-3 Arbeitstagen***

MTS Einphasen Steuer- und Trenntransformator 86368 MTS Einphasen Steuer- und Trenntransformator P: 100VA IN: 230/400VAC +/- 15VAC OUT: 230VAC
SC-2423-000000000000086368
86368
P: 100VA IN: 230/400VAC +/- 15VAC OUT: 230VAC
33,15 € * 55,25 € *

lieferbar in: 2-3 Arbeitstagen***

MST Einphasen Steuer- und Trenntransformator 866191 MST Einphasen Steuer- und Trenntransformator P:800VA IN:110VAC OUT:230VAC
SC-2423-000000000000866191
866191
P:800VA IN:110VAC OUT:230VAC
1.236,00 € * 2.060,00 € *

bestellbar // Liefertermin noch unbekannt

MTS Einphasen Steuer- und Trenntransformator 866171 MTS Einphasen Steuer- und Trenntransformator P:250VA IN:400VAC±5% OUT:24VAC/230VAC
SC-2423-000000000000866171
866171
P:250VA IN:400VAC±5% OUT:24VAC/230VAC
511,20 € * 852,00 € *

bestellbar // Liefertermin noch unbekannt

MST Einphasen Steuer- und Trenntransformator 86158 MST Einphasen Steuer- und Trenntransformator P: 6300VA IN: 208...550VAC OUT: 2x115VAC
SC-2423-000000000000086158
86158
P: 6300VA IN: 208...550VAC OUT: 2x115VAC
668,43 € * 1.114,05 € *

lieferbar in: 2-3 Arbeitstagen***

MST Einphasen Sicherheitstransformator 86329 MST Einphasen Sicherheitstransformator P: 630VA IN: 230/400VAC OUT: 24VAC
SC-2423-000000000000086329
86329
P: 630VA IN: 230/400VAC OUT: 24VAC
79,44 € * 132,40 € *

lieferbar in: 2-3 Arbeitstagen***

MTS Einphasen Sicherheitstransformator 86361 MTS Einphasen Sicherheitstransformator P: 63VA IN: 230/400VAC +/- 15VAC OUT: 24VAC
SC-2423-000000000000086361
86361
P: 63VA IN: 230/400VAC +/- 15VAC OUT: 24VAC
30,84 € * 51,40 € *

lieferbar in: 2-3 Arbeitstagen***

MST Einphasen Sicherheitstransformator 86331 MST Einphasen Sicherheitstransformator P: 1000VA IN: 230/400VAC OUT: 24VAC
SC-2423-000000000000086331
86331
P: 1000VA IN: 230/400VAC OUT: 24VAC
125,28 € * 208,80 € *

bestellbar // Liefertermin noch unbekannt

MTS Einphasen Sicherheitstransformator 86341 MTS Einphasen Sicherheitstransformator P: 63VA IN: 230/400VAC OUT: 24VAC
SC-2423-000000000000086341
86341
P: 63VA IN: 230/400VAC OUT: 24VAC
25,53 € * 42,55 € *

lieferbar in: 2-3 Arbeitstagen***

MST Einphasen Steuer- und Trenntransformator 86152 MST Einphasen Steuer- und Trenntransformator P: 1600VA IN: 208...550VAC OUT: 2x115VAC
SC-2423-000000000000086152
86152
P: 1600VA IN: 208...550VAC OUT: 2x115VAC
196,47 € * 327,45 € *

lieferbar in: 2-3 Arbeitstagen***

MET Einphasen Steuer- und Trenntransformator 86051 MET Einphasen Steuer- und Trenntransformator P: 1000VA IN: 400VAC+/- 5% OUT: 230VAC
SC-2423-000000000000086051
86051
P: 1000VA IN: 400VAC+/- 5% OUT: 230VAC
137,31 € * 228,85 € *

bestellbar // Liefertermin noch unbekannt

MTS Einphasen Sicherheitstransformator 86342 MTS Einphasen Sicherheitstransformator P: 100VA IN: 230/400VAC OUT: 24VAC
SC-2423-000000000000086342
86342
P: 100VA IN: 230/400VAC OUT: 24VAC
29,91 € * 49,85 € *

lieferbar in: 2-3 Arbeitstagen***

MST Einphasen Steuer- und Trenntransformator 86148 MST Einphasen Steuer- und Trenntransformator P: 500VA IN: 208...550VAC OUT: 2x115VAC
SC-2423-000000000000086148
86148
P: 500VA IN: 208...550VAC OUT: 2x115VAC
106,62 € * 177,70 € *

bestellbar // Liefertermin noch unbekannt

MST Einphasen Steuer- und Trenntransformator 86150 MST Einphasen Steuer- und Trenntransformator P: 800VA IN: 208...550VAC OUT: 2x115VAC
SC-2423-000000000000086150
86150
P: 800VA IN: 208...550VAC OUT: 2x115VAC
136,26 € * 227,10 € *

bestellbar // Liefertermin noch unbekannt

MET Einphasen Steuer- und Trenntransformator 86111 MET Einphasen Steuer- und Trenntransformator P: 4000VA IN: 400VAC+/- 5% OUT: 230VAC
SC-2423-000000000000086111
86111
P: 4000VA IN: 400VAC+/- 5% OUT: 230VAC
438,99 € * 731,65 € *

lieferbar in: 2-3 Arbeitstagen***

MET Einphasen Steuer- und Trenntransformator 86061 MET Einphasen Steuer- und Trenntransformator P: 1500VA IN: 400VAC+/- 5% OUT: 230VAC
SC-2423-000000000000086061
86061
P: 1500VA IN: 400VAC+/- 5% OUT: 230VAC
175,74 € * 292,90 € *

lieferbar in: 2-3 Arbeitstagen***

MST Einphasen Steuer- und Trenntransformator 86154 MST Einphasen Steuer- und Trenntransformator P: 2500VA IN: 208...550VAC OUT: 2x115VAC
SC-2423-000000000000086154
86154
P: 2500VA IN: 208...550VAC OUT: 2x115VAC
316,17 € * 526,95 € *

lieferbar in: 2-3 Arbeitstagen***

MTS Einphasen Sicherheitstransformator 86345 MTS Einphasen Sicherheitstransformator P: 250VA IN: 230/400VAC OUT: 24VAC
SC-2423-000000000000086345
86345
P: 250VA IN: 230/400VAC OUT: 24VAC
39,69 € * 66,15 € *

lieferbar in: 2-3 Arbeitstagen***

MST Einphasen Steuer- und Trenntransformator 86309 MST Einphasen Steuer- und Trenntransformator P: 630VA IN: 230/400VAC OUT: 230VAC
SC-2423-000000000000086309
86309
P: 630VA IN: 230/400VAC OUT: 230VAC
77,52 € * 129,20 € *

bestellbar // Liefertermin noch unbekannt

MST Einphasen Steuer- und Trenntransformator 866189 MST Einphasen Steuer- und Trenntransformator P:250VA IN:230/400±15VAC OUT:115VAC
SC-2423-000000000000866189
866189
P:250VA IN:230/400±15VAC OUT:115VAC
530,40 € * 884,00 € *

bestellbar // Liefertermin noch unbekannt

MST Einphasen Steuer- und Trenntransformator 866149 MST Einphasen Steuer- und Trenntransformator P:160VA IN:230/460VAC OUT:25/220VAC
SC-2423-000000000000866149
866149
P:160VA IN:230/460VAC OUT:25/220VAC
1.096,50 € * 1.827,50 € *

bestellbar // Liefertermin noch unbekannt

MST Einphasen Steuer- und Trenntransformator MST Einphasen Steuer- und Trenntransformator P:100VA IN:200/208/220/240VAC OUT:2x115VAC
SC-2423-000000000000866175
866175
P:100VA IN:200/208/220/240VAC OUT:2x115VAC
363,90 € * 606,50 € *

bestellbar // Liefertermin noch unbekannt

MST Einphasen Steuer- und Trenntransformator 866159 MST Einphasen Steuer- und Trenntransformator P:500VA IN:400VAC±5% OUT:230VAC
SC-2423-000000000000866159
866159
P:500VA IN:400VAC±5% OUT:230VAC
878,10 € * 1.463,50 € *

bestellbar // Liefertermin noch unbekannt

MTS Einphasen Sicherheitstransformator 6686362 MTS Einphasen Sicherheitstransformator P: 100VA IN: 230/400VAC +/- 15VAC OUT: 24VAC
SC-2423-000000000006686362
6686362
P: 100VA IN: 230/400VAC +/- 15VAC OUT: 24VAC
43,71 € * 72,85 € *

bestellbar // Liefertermin noch unbekannt

MTS Einphasen Steuer- und Trenntransformator 86367 MTS Einphasen Steuer- und Trenntransformator P: 63VA IN: 230/400VAC +/- 15VAC OUT: 230VAC
SC-2423-000000000000086367
86367
P: 63VA IN: 230/400VAC +/- 15VAC OUT: 230VAC
36,03 € * 60,05 € *

bestellbar // Liefertermin noch unbekannt

MET Einphasen Sicherheitstransformator 86023 MET Einphasen Sicherheitstransformator P: 500VA IN: 230VAC+/- 5% OUT: 24VAC
SC-2423-000000000000086023
86023
P: 500VA IN: 230VAC+/- 5% OUT: 24VAC
82,65 € * 137,75 € *

lieferbar in: 2-3 Arbeitstagen***

MST Einphasen Steuer- und Trenntransformator 6686311 MST Einphasen Steuer- und Trenntransformator P: 1000VA IN: 230/400VAC OUT: 230VAC
SC-2423-000000000006686311
6686311
P: 1000VA IN: 230/400VAC OUT: 230VAC
125,28 € * 208,80 € *

lieferbar in: 2-3 Arbeitstagen***

MET Einphasen Steuer- und Trenntransformator 866142 MET Einphasen Steuer- und Trenntransformator P:2000VA IN:400VAC±5% OUT:110VAC
SC-2423-000000000000866142
866142
P:2000VA IN:400VAC±5% OUT:110VAC
247,41 € * 412,35 € *

bestellbar // Liefertermin noch unbekannt

MET Einphasen Steuer- und Trenntransformator 86040 MET Einphasen Steuer- und Trenntransformator P: 800VA IN: 230VAC+/- 5% OUT: 230VAC
SC-2423-000000000000086040
86040
P: 800VA IN: 230VAC+/- 5% OUT: 230VAC
118,71 € * 197,85 € *

bestellbar // Liefertermin noch unbekannt

MST Einphasen Steuer- und Trenntransformator 86483 MST Einphasen Steuer- und Trenntransformator P: 630VA IN:230/400VAC+/-15VAC OUT: 2x115VAC
SC-2423-000000000000086483
86483
P: 630VA IN:230/400VAC+/-15VAC OUT: 2x115VAC
116,52 € * 194,20 € *

bestellbar // Liefertermin noch unbekannt

MTS Einphasen Sicherheitstransformator 866161 MTS Einphasen Sicherheitstransformator P:75VA IN:115/230VAC OUT:5VAC
SC-2423-000000000000866161
866161
P:75VA IN:115/230VAC OUT:5VAC
791,70 € * 1.319,50 € *

bestellbar // Liefertermin noch unbekannt

MST Einphasen Steuer- und Trenntransformator 866165 MST Einphasen Steuer- und Trenntransformator P:2400VA IN:400VAC±5% OUT:230VAC
SC-2423-000000000000866165
866165
P:2400VA IN:400VAC±5% OUT:230VAC
223,77 € * 372,95 € *

bestellbar // Liefertermin noch unbekannt

MTS Einphasen Sicherheitstransformator 86365 MTS Einphasen Sicherheitstransformator P: 250VA IN: 230/400VAC +/- 15VAC OUT: 24VAC
SC-2423-000000000000086365
86365
P: 250VA IN: 230/400VAC +/- 15VAC OUT: 24VAC
44,64 € * 74,40 € *

bestellbar // Liefertermin noch unbekannt

MTS Einphasen Sicherheitstransformator 6686342 MTS Einphasen Sicherheitstransformator P: 100VA IN: 230/400VAC OUT: 24VAC
SC-2423-000000000006686342
6686342
P: 100VA IN: 230/400VAC OUT: 24VAC
33,96 € * 56,60 € *

bestellbar // Liefertermin noch unbekannt

MET Einphasen Steuer- und Trenntransformator 6686131 MET Einphasen Steuer- und Trenntransformator P: 5000VA IN: 400VAC+/- 5% OUT: 230VAC
SC-2423-000000000006686131
6686131
P: 5000VA IN: 400VAC+/- 5% OUT: 230VAC
455,52 € * 759,20 € *

bestellbar // Liefertermin noch unbekannt

MST Einphasen Sicherheitstransformator 86185 MST Einphasen Sicherheitstransformator P: 250VA IN: 208...550VAC OUT: 24VAC
SC-2423-000000000000086185
86185
P: 250VA IN: 208...550VAC OUT: 24VAC
58,14 € * 96,90 € *

bestellbar // Liefertermin noch unbekannt

MET Einphasen Steuer- und Trenntransformator 6686050 MET Einphasen Steuer- und Trenntransformator P: 1000VA IN: 230VAC+/- 5% OUT: 230VAC
SC-2423-000000000006686050
6686050
P: 1000VA IN: 230VAC+/- 5% OUT: 230VAC
137,31 € * 228,85 € *

bestellbar // Liefertermin noch unbekannt

MTS Einphasen Sicherheitstransformator 86343 MTS Einphasen Sicherheitstransformator P: 160VA IN: 230/400VAC OUT: 24VAC
SC-2423-000000000000086343
86343
P: 160VA IN: 230/400VAC OUT: 24VAC
34,23 € * 57,05 € *

lieferbar in: 2-3 Arbeitstagen***

MTS Einphasen Sicherheitstransformator 866168 MTS Einphasen Sicherheitstransformator P:63VA IN:230/400VAC OUT:24VAC
SC-2423-000000000000866168
866168
P:63VA IN:230/400VAC OUT:24VAC
361,50 € * 602,50 € *

bestellbar // Liefertermin noch unbekannt

MET Einphasen Steuer- und Trenntransformator 6686060 MET Einphasen Steuer- und Trenntransformator P: 1500VA IN: 230VAC+/- 5% OUT: 230VAC
SC-2423-000000000006686060
6686060
P: 1500VA IN: 230VAC+/- 5% OUT: 230VAC
175,74 € * 292,90 € *

bestellbar // Liefertermin noch unbekannt

1 von 4

Aufbau von Transformatoren

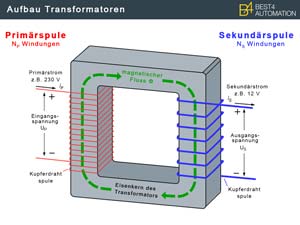

Aufbau Transformatoren VorschauAbb.: Aufbau eines TransformatorsDie gegenseitige Induktivität zwischen zwei Stromkreisen ist hauptverantwortlich für den Betrieb eines Transformators. Ein gemeinsamer magnetischer Fluss, verbunden durch einen Eisenkern im Transformator, erhöht oder senkt die erforderliche Wechselspannung. Grundlegend besteht der Aufbau eines Transformators aus mindestens zwei Spulen (Primär- und Sekundärspule), welche elektrisch voneinander getrennt sind, jedoch magnetisch miteinander verbunden sind (siehe Abbildung).

Die magnetische Wirkung im Transformatorkreis (Eisenkern) wird durch zwei Strom durchfließende Spulen (Wicklungen) erzielt. Die Anzahl der Windungen der beiden Spulen bestimmt das Verhältnis zwischen der angelegten Eingangswechselspannung und der Ausgangswechselspannung. Im Beispiel der Abbildung wird eine Eingangsspannung von 240 Volt angenommen, bei einem Windungsverhältnis von 20:1, wird die Ausgangsspannung in 12 Volt transformiert.

Aufbau Einphasen- und Dreiphasen Transformatoren

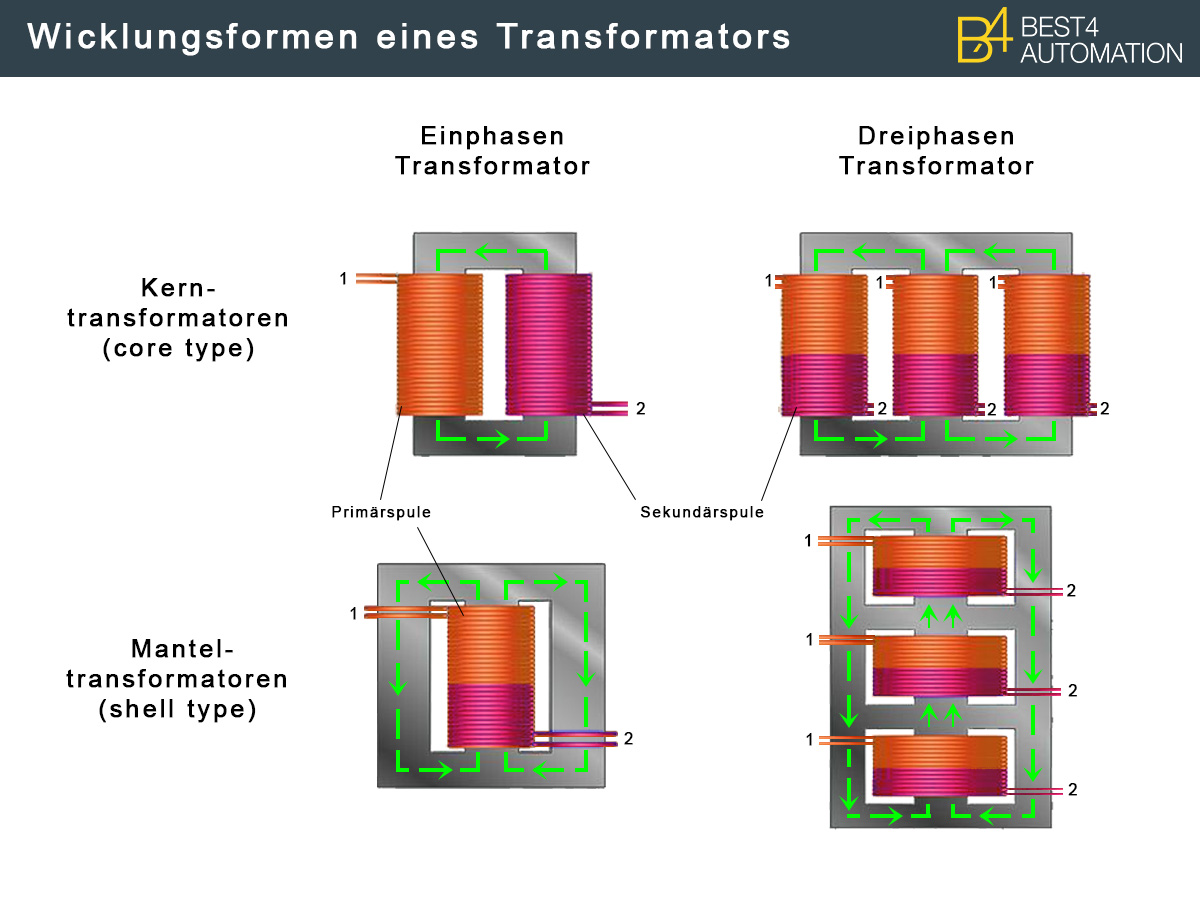

Wicklungsformen TransformatorenAbb.: Wicklungsformen eines Transformators Die Anzahl der Spulen eines Transformators besteht bei einem Einphasen-Transformator aus zwei Spulen und einem Dreiphasen-Transformator aus drei Spulen. Neben der Anzahl der Spulen ist des Weiteren die Anordnung der Primär- und Sekundärspule unterschiedlich.

Anordnung der Primär- und Sekundärspule:

  • Bei einem Einphasen Transformator sind Primär- und Sekundärspule auf jeweils einem Magnetkern gewickelt.
  • Bei einem Dreiphasen Transformator sind Primär- und Sekundärspule auf dem gleichen Magnetkern gewickelt.


Aufbau des Magnetkerns bei Einphasen- und Dreiphasen Transformatoren

Neben der Anzahl- und Wicklungsform der Spulen kann auch der Aufbau des Magnetkernes ein Unterscheidungskriterium darstellen. Der Aufbau des Eisenkerns bestimmt die Größe eines Transformators und kann je nach Bauweise eine kompaktere Version darstellen. Bei Transformatoren gilt es weiterhin zu unterscheiden zwischen einem Kerntransformator und einem Manteltransformator.

Aufbau der Kern- und Manteltransformator:

  • Bei einem Kern-Transformator liegen die Spulen auf allen Magnetkernen, zentral als Kern angeordnet.
  • Bei einem Manetel-Transformator liegen die Spulen nur auf dem mittleren Magnetkern und sind von jeweils einem weiteren Magnetkern umgeben (Mantel).

Wirkungsweise von Transformatoren

Die Arbeitsweise des Transformators basiert auf der 1831 von Michael Faraday entdeckte elektromagnetische Induktion. Die Anzahl der Wicklungen auf einer Spule sind entscheidend für die Wirkungsweise des Transformators. Je nach Wicklung auf der Primär- und Sekundärspule kann die Wechselspannung gesteigert oder gesenkt werden. Unter idealen Voraussetzungen wird eine verlustfreie Spannungsübertragung im Transformator realisiert. In einem realen Transformator kommt es hingegen zu Verlusten bei der Übertragung. Verlustquellen können sein:

  • Widerstände: In beiden Wicklungen der Spule treten Widerstände auf die zu Streuverlusten führen.
  • Wirbelstromverluste: Durch die elektrische Leitung im Eisenkern erwärmt sich dieser und führt zu Energieverlusten.
  • Ummagnetisierung: Durch das Ein- und Ausschalten des Transformators kommt es zum Energierverlust durch die Änderung der Magneteisungsausrichtung im Kern.
  • Permeabilität: Die Magnetisierung der Spulen ist abhängig von Frequenz und Stärke des Magnetfeldes. Auch hier treten Ummagnetisierungsverluste auf.
  • Sättigungseffekte: Die Materialbeschaffenheit limitiert den Höchstwert der Magnetisierung.


Transformatoren von Murrelektronik mit hohem Wirkungsgrad
verringern die Verlusteffekte bei der Spannungsübertragung. Moderne Steuertransformatoren und Trenntransformatoren sind als Manteltransformatoren aufgebaut und erlauben einverbesserten Arbeitseinsatz mit erhöhtem Wirkungsgrad. Qualitative Materialien und eine saubere Verarbeitung senken Streuverluste und Ummagnetisierungsverluste.

Anwendungensbeispiele von Transformatoren

Eine der häufigsten Anwendungsgebiete für Transformatoren sind s.g. Trenntransformatoren, welche die Netzspannung 1:1 zwischen Primär- und Spannungsebene weiter geben sollen. Eingesetzt werden diese Trenntransformatoren als eine Schutztrennung (galvanische Trennung) zur Netzspannung. Auf diese Weise kann eine verstärkte Isolierung erzielt werden und schützt teure Produktionsanlagen vor einer Überspannung und Beschädigung. Trenntransformatoren sind als einphasige Transformatoren verfügbar, ausgelegt für 230 V sowie als Dreiphasen-Transformatoren für 400 V.

Neben den Trenntransformatoren werden zusätzlich auch gemeinsam kombinierte Steuertransformatoren eingesetzt. Steuer- und Trenntransformatoren, welche eine konstante Ausgangsspannung weitergeben sollen. In diesem Falle können bspw. konstant 230 Volt Wechselstrom (AC) abgegeben werden (siehe "Gleichstrom für die Industrie").

Eingangsspannung von Transformatoren

Die Eingangsspannung ist die elektrische Leistung die über die Primärspule den Transformator erreicht. Transformatoren können nur mit Wechselspannung (AC) betrieben werden. Auf einer Gleichstromquelle (DC) müssen zuvor entsprechende Wandler und Gleichrichter geschaltet werden. Beim Anlegen einer zu hohen Spannung auf die Primärspule können die Wickelungen zerstört werden. Jeder Transformator sollte daher eingangsseitig mit der für ihn vorgesehenen Spannung verbunden werden.

Ausgangsleistung von Transformatoren

Die Ausgangsleistung ist die elektrische Leistung, die einen Transformator über die Sekundärspule verlässt. Dem Trenntransformator kommt bei der Bemessung der Ausgangsleistung eine besonders hohe Anforderung an den Wirkungsgrad entgegen. Die Ausgangsspannung sollte im idealen Falle identisch der Eingangsspannung sein, da kein Transformator aber einen Wirkungsgrad von 1 erreichen kann, muss die Spannung innerhalb des Transformators leicht angehoben werden, um die gewünschte Nennspannung als Ausgangsleistung zur Verfügung zu stellen.

Besonderheiten von Transformatoren

Bei dem Einsatz von Transformatoren in der Praxis, gilt es bestimme Besonderheiten zu beachten, insbesondere die Umgebungstemperatur hat größeren Einfluss auf den Wirkungsgrad von Transformatoren. Auf Best4Automation finden sich spezielle Transformatoren für den Einsatz bei Umgebungstemperaturen von bis zu 60 °C, mit einer integrierten Luftkühlung. Ebenfalls die Höhe über dem Meeresspiegel hat Einfluss auf die Nennleistung, über 1000 m NN gibt ein Transformator erheblich weniger Leistung ab.

Aufbau von Transformatoren

Aufbau Transformatoren VorschauAbb.: Aufbau eines TransformatorsDie gegenseitige Induktivität zwischen zwei Stromkreisen ist hauptverantwortlich für den Betrieb eines Transformators. Ein gemeinsamer magnetischer Fluss, verbunden durch einen Eisenkern im Transformator, erhöht oder senkt die erforderliche Wechselspannung. Grundlegend besteht der Aufbau eines Transformators aus mindestens zwei Spulen (Primär- und Sekundärspule), welche elektrisch voneinander getrennt sind, jedoch magnetisch miteinander verbunden sind (siehe Abbildung).

Die magnetische Wirkung im Transformatorkreis (Eisenkern) wird durch zwei Strom durchfließende Spulen (Wicklungen) erzielt. Die Anzahl der Windungen der beiden Spulen bestimmt das Verhältnis zwischen der angelegten Eingangswechselspannung und der Ausgangswechselspannung. Im Beispiel der Abbildung wird eine Eingangsspannung von 240 Volt angenommen, bei einem Windungsverhältnis von 20:1, wird die Ausgangsspannung in 12 Volt transformiert.

Aufbau Einphasen- und Dreiphasen Transformatoren

Wicklungsformen TransformatorenAbb.: Wicklungsformen eines Transformators Die Anzahl der Spulen eines Transformators besteht bei einem Einphasen-Transformator aus zwei Spulen und einem Dreiphasen-Transformator aus drei Spulen. Neben der Anzahl der Spulen ist des Weiteren die Anordnung der Primär- und Sekundärspule unterschiedlich.

Anordnung der Primär- und Sekundärspule:

  • Bei einem Einphasen Transformator sind Primär- und Sekundärspule auf jeweils einem Magnetkern gewickelt.
  • Bei einem Dreiphasen Transformator sind Primär- und Sekundärspule auf dem gleichen Magnetkern gewickelt.


Aufbau des Magnetkerns bei Einphasen- und Dreiphasen Transformatoren

Neben der Anzahl- und Wicklungsform der Spulen kann auch der Aufbau des Magnetkernes ein Unterscheidungskriterium darstellen. Der Aufbau des Eisenkerns bestimmt die Größe eines Transformators und kann je nach Bauweise eine kompaktere Version darstellen. Bei Transformatoren gilt es weiterhin zu unterscheiden zwischen einem Kerntransformator und einem Manteltransformator.

Aufbau der Kern- und Manteltransformator:

  • Bei einem Kern-Transformator liegen die Spulen auf allen Magnetkernen, zentral als Kern angeordnet.
  • Bei einem Manetel-Transformator liegen die Spulen nur auf dem mittleren Magnetkern und sind von jeweils einem weiteren Magnetkern umgeben (Mantel).

Wirkungsweise von Transformatoren

Die Arbeitsweise des Transformators basiert auf der 1831 von Michael Faraday entdeckte elektromagnetische Induktion. Die Anzahl der Wicklungen auf einer Spule sind entscheidend für die Wirkungsweise des Transformators. Je nach Wicklung auf der Primär- und Sekundärspule kann die Wechselspannung gesteigert oder gesenkt werden. Unter idealen Voraussetzungen wird eine verlustfreie Spannungsübertragung im Transformator realisiert. In einem realen Transformator kommt es hingegen zu Verlusten bei der Übertragung. Verlustquellen können sein:

  • Widerstände: In beiden Wicklungen der Spule treten Widerstände auf die zu Streuverlusten führen.
  • Wirbelstromverluste: Durch die elektrische Leitung im Eisenkern erwärmt sich dieser und führt zu Energieverlusten.
  • Ummagnetisierung: Durch das Ein- und Ausschalten des Transformators kommt es zum Energierverlust durch die Änderung der Magneteisungsausrichtung im Kern.
  • Permeabilität: Die Magnetisierung der Spulen ist abhängig von Frequenz und Stärke des Magnetfeldes. Auch hier treten Ummagnetisierungsverluste auf.
  • Sättigungseffekte: Die Materialbeschaffenheit limitiert den Höchstwert der Magnetisierung.


Transformatoren von Murrelektronik mit hohem Wirkungsgrad
verringern die Verlusteffekte bei der Spannungsübertragung. Moderne Steuertransformatoren und Trenntransformatoren sind als Manteltransformatoren aufgebaut und erlauben einverbesserten Arbeitseinsatz mit erhöhtem Wirkungsgrad. Qualitative Materialien und eine saubere Verarbeitung senken Streuverluste und Ummagnetisierungsverluste.

Anwendungensbeispiele von Transformatoren

Eine der häufigsten Anwendungsgebiete für Transformatoren sind s.g. Trenntransformatoren, welche die Netzspannung 1:1 zwischen Primär- und Spannungsebene weiter geben sollen. Eingesetzt werden diese Trenntransformatoren als eine Schutztrennung (galvanische Trennung) zur Netzspannung. Auf diese Weise kann eine verstärkte Isolierung erzielt werden und schützt teure Produktionsanlagen vor einer Überspannung und Beschädigung. Trenntransformatoren sind als einphasige Transformatoren verfügbar, ausgelegt für 230 V sowie als Dreiphasen-Transformatoren für 400 V.

Neben den Trenntransformatoren werden zusätzlich auch gemeinsam kombinierte Steuertransformatoren eingesetzt. Steuer- und Trenntransformatoren, welche eine konstante Ausgangsspannung weitergeben sollen. In diesem Falle können bspw. konstant 230 Volt Wechselstrom (AC) abgegeben werden (siehe "Gleichstrom für die Industrie").

Eingangsspannung von Transformatoren

Die Eingangsspannung ist die elektrische Leistung die über die Primärspule den Transformator erreicht. Transformatoren können nur mit Wechselspannung (AC) betrieben werden. Auf einer Gleichstromquelle (DC) müssen zuvor entsprechende Wandler und Gleichrichter geschaltet werden. Beim Anlegen einer zu hohen Spannung auf die Primärspule können die Wickelungen zerstört werden. Jeder Transformator sollte daher eingangsseitig mit der für ihn vorgesehenen Spannung verbunden werden.

Ausgangsleistung von Transformatoren

Die Ausgangsleistung ist die elektrische Leistung, die einen Transformator über die Sekundärspule verlässt. Dem Trenntransformator kommt bei der Bemessung der Ausgangsleistung eine besonders hohe Anforderung an den Wirkungsgrad entgegen. Die Ausgangsspannung sollte im idealen Falle identisch der Eingangsspannung sein, da kein Transformator aber einen Wirkungsgrad von 1 erreichen kann, muss die Spannung innerhalb des Transformators leicht angehoben werden, um die gewünschte Nennspannung als Ausgangsleistung zur Verfügung zu stellen.

Besonderheiten von Transformatoren

Bei dem Einsatz von Transformatoren in der Praxis, gilt es bestimme Besonderheiten zu beachten, insbesondere die Umgebungstemperatur hat größeren Einfluss auf den Wirkungsgrad von Transformatoren. Auf Best4Automation finden sich spezielle Transformatoren für den Einsatz bei Umgebungstemperaturen von bis zu 60 °C, mit einer integrierten Luftkühlung. Ebenfalls die Höhe über dem Meeresspiegel hat Einfluss auf die Nennleistung, über 1000 m NN gibt ein Transformator erheblich weniger Leistung ab.
