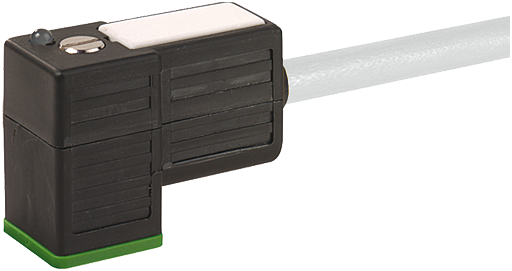

7000-80031-2561000 10 Meter graue PUR Leitung MSUD Ventilstecker

MSUD Ventilst. BF C 8 mm,kleine BF,freies Ltg-ende

Abbildung ähnlich

Verkauf nur an Geschäftskunden.
Ihr Online-Preis:

46,35 € *

zzgl. MwSt. zzgl. Versandkosten

bestellbar // Liefertermin noch unbekannt

Artikel-Nr.: SC-2423-7000-80031-2561000
EAN: 4048879659727
eCl@ss: 27279218
Zolltarifnummer: 85444290
Ursprungsland: CZ

Technische Daten cCSAus Schutzart IP66K, IP67 in gestecktem und verschraubtem... mehr

Menü schließen

Produktbeschreibung zu "MSUD Ventilst. BF C 8 mm,kleine BF,freies Ltg-ende"
Herstellernummer: 7000-80031-2561000

MSUDBauform C (8 mm)24 V AC ±20% / DC ±25%LED und Schutzbeschaltung

Produktinformationen "MSUD Ventilst. BF C 8 mm,kleine BF,freies Ltg-ende"

Technische Daten

cCSAus
Schutzart	IP66K, IP67 in gestecktem und verschraubtem Zustand (EN 60529)
Temperaturbereich	-25...+85 °C, abhängig von angeschlossener Leitung
Bauform	80031
Adernzahl/-querschnitt	3× 0.75 mm²
Aderisolation	PP (sw num, gnge)
Schleppkettenwerte	10 Mio.
Material (Mantel)	PUR (UL/CSA), welding spark
Außen-Ø	5.2 mm ±5%
Biegeradius (bewegt)	10× Außen-Ø
Temperaturbereich (fest)	-40...+80 °C
Temperaturbereich (bewegt)	-25...+80 °C
Kabelkennung	256
Kabeltyp	5 (PUR schweißfunkenbeständig)
Zulassung (Kabel)	cURus (AWM-Style 20549/10493); CE conform
Kabelgewicht [g/m]	48,40
Material (Leiter)	Cu-Litze, blank
Widerstand (Leiter)	max. 26 Ω/km (20 °C)
Einzeldraht-Ø (Leiter)	0.15 mm
Aufbau (Leiter)	42× 0.15 mm (Litzenklasse 6)
Querschnitt (Leiter)	3× 0.75 mm²
Betriebsspannung	24 V AC ±20% / DC ±25%
AWG	ähnlich AWG 18
Material (Aderisolierung)	PP
Materialeigenschaften (Aderisolierung)	FCKW-, halogen-, cadmium-, silikon- und bleifrei
Shore-Härte (Aderisolierung)	74 ±3 D
Ader-Ø inkl. Isolierung	1.7 mm ±5%
Adernfarbe/Nummerierung	sw nummeriert, gnge längsgestreift
Verseilverbund	3 Adern verseilt
Schirmung	nein
Material (Mantel)	PUR
Materialeigenschaften (Mantel)	FCKW-, halogen-, cadmium-, silikon- und bleifrei, matt, adhäsionsarm, maschinell gut verarbeitbar, abriebresistent, hydrolyse-, mikroben- und schweißfunkenbeständig
Betriebsstrom je Kontakt	max. 4 A
Shore-Härte (Mantel)	58 ±3 D
Außen-Ø (Mantel)	5.2 mm ±5%
Farbe (Mantel)	grau
chemische Beständigkeit	gute Öl-, Benzin- und Chemikalienbeständigkeit (EN 60811-404)
thermische Beständigkeit	flammwidrig nach UL, FT2, IEC 60332-1, IEC 60332-2-2, widerstandsfähig gegenüber Funken bei Schweißarbeiten
Nennspannung	300 V AC
Prüfspannung	2500 V AC
Strombelastbarkeit	nach DIN VDE 0298-4
Abschaltspitze	max. 55 V
Temperaturbereich (fest)	-40...+80 °C, (+90 °C bei max. 10 000 Betriebsstunden)
Temperaturbereich (bewegt)	-25...+80 °C, (+90 °C bei max. 10 000 Betriebsstunden)
Biegeradius (fest)	5× Außen-Ø
Biegeradius (bewegt)	10× Außen-Ø
Anzahl Biegezyklen (Schleppkette)	max. 10 Mio. (25 °C)
Verfahrweg (Schleppkette)	max. 5 m (horizontal)
Verfahrgeschwindigkeit (Schleppkette)	max. 3.3 m/s
Beschleunigung (Schleppkette)	max. 5 m/s²
Torsionsbeanspruchung	±360°/m
Anzahl Torsionszyklen	max. 1 Mio. (25 °C)
Abfallverzögerungszeit	max. 20 ms
Torsionsgeschwindigkeit	35 Zyklen/min
Mantelfarbe	grau
Verriegelung der Steckplätze	M2.5 (empf. Anzugsdrehmoment 0.4 Nm)
Gehäuse	Kunststoff, schwarz (grau auf Anfrage)

Seite 1 Anschluss:	Bauform C (8 mm)
Seite 2 Anschluss:	freies Leitungsende
Seite 1 Polzahl:	3
Produktfamilie:	Industrie Standard
Anwendung:	Sensor-/Aktor-Leitung
Funktionen:	LED, ungeschirmt
Typ:	Buchse
Umgebungsbedingungen:	flammwidrig, halogenfrei, Robotertauglich, Schleppkettentauglich, Schweißfunkenbeständig
Zulassungen:	cCSAus
Kabeltyp:	PUR
Leitungslänge:	10,00 m
Mantelfarbe:	grau
