Der Artikel wurde erfolgreich hinzugefügt.

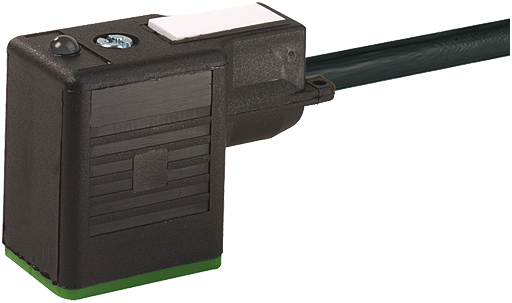

MSUD Ventilst. BF BI 11 mm 180°, freies Ltg.-ende
von Murrelektronik
Herstellernummer: 7000-11081-6261500
PUR 3x0.75 sw UL/CSA 15m
Abbildung ähnlich
Verkauf nur an Geschäftskunden.
Ihr Online-Preis:
Ihr Online-Preis:
30,20 € *
zzgl. MwSt. zzgl. Versandkosten
bestellbar // Liefertermin noch unbekannt
- Artikel-Nr.: SC-2423-7000-11081-6261500
- EAN: 4048879539531
- eCl@ss: 27279218
- Zolltarifnummer: 85444290
- Ursprungsland: CZ
Technische Daten cCSAus Isolierstoffgruppe IEC 60664-1, category I... mehr
Produktbeschreibung zu "MSUD Ventilst. BF BI 11 mm 180°, freies Ltg.-ende"
Herstellernummer: 7000-11081-6261500
MSUDBauform BI (11 mm)24 V AC ±20% / DC ±25%LED und SchutzbeschaltungPE gegenüber Kabelabgang (180°)Achtung: Kontaktträger auf 180° gedreht!
Produktinformationen "MSUD Ventilst. BF BI 11 mm 180°, freies Ltg.-ende"
Technische Daten
| cCSAus | |
|---|---|
| Isolierstoffgruppe | IEC 60664-1, category I |
| Abschaltspitze | max. 55 V |
| Abfallverzögerungszeit | max. 20 ms |
| LED-Anzeige | gelb |
| Verriegelung der Steckplätze | M3 (empf. Anzugsdrehmoment 0.4 Nm) |
| Schutzart | IP67 in gestecktem und verschraubtem Zustand (EN 60529) |
| Material (Verriegelung) | Stahl (verzinkt) |
| Material | PBT |
| Gehäuse | Kunststoff, schwarz (grau auf Anfrage) |
| Zusatzbeschaltung | Diode/Z-Diode |
| Verschmutzungsgrad | 3 |
| Material (Dichtung) | PUR |
| Temperaturbereich | -25...+85 °C, abhängig von angeschlossener Leitung |
| Bauform | 11081 |
| Adernzahl/-querschnitt | 3× 0.75 mm² |
| Aderisolation | PVC (sw, num, gnge) |
| Schleppkettenwerte | 2 Mio. |
| Material (Mantel) | PUR/PVC (UL/CSA) |
| Außen-Ø | 5.9 mm ±5% |
| Biegeradius (bewegt) | 15× Außen-Ø |
| Temperaturbereich (fest) | -30...+80 °C |
| Temperaturbereich (bewegt) | -5...+80 °C |
| Kabelkennung | 626 |
| Kabeltyp | 2 (PUR/PVC) |
| Zulassung (Kabel) | UL (AWM-Style 20549/1731), CSA; CE conform |
| Kabelgewicht [g/m] | 55,33 |
| Material (Leiter) | Cu-Litze, blank |
| Widerstand (Leiter) | max. 26 Ω/km (20 °C) |
| Einzeldraht-Ø (Leiter) | 0.15 mm |
| Aufbau (Leiter) | 42× 0.15 mm (Litzenklasse 6) |
| Querschnitt (Leiter) | 3× 0.75 mm² |
| AWG | ähnlich AWG 18 |
| Material (Aderisolierung) | PVC |
| Materialeigenschaften (Aderisolierung) | FCKW-, cadmium-, silikon- und bleifrei |
| Shore-Härte (Aderisolierung) | 43 ±5 D |
| Ader-Ø inkl. Isolierung | 1.8 mm ±5% |
| Adernfarbe/Nummerierung | sw nummeriert, gnge längsgestreift |
| Verseilverbund | 3 Adern verseilt |
| Schirmung | nein |
| Material (Mantel) | PUR/PVC |
| Betriebsspannung | 24 V AC ±20% / DC ±25% |
| Materialeigenschaften (Mantel) | FCKW-, halogen-, cadmium-, silikon- und bleifrei, matt, adhäsionsarm, maschinell gut verarbeitbar, abriebresistent, hydrolyse- und mikrobenbeständig |
| Shore-Härte (Mantel) | 80 ±5 A (PVC-Untermantel); 85 ±5 A (PUR-Mantel) |
| Außen-Ø (Mantel) | 5.9 mm ±5% |
| Farbe (Mantel) | schwarz |
| chemische Beständigkeit | gute Öl-, Benzin- und Chemikalienbeständigkeit |
| Nennspannung | UL 300 V AC |
| Prüfspannung | 2000 V AC |
| Strombelastbarkeit | nach DIN VDE 0298-4 |
| Bemessungsstoßspannung | 0.8 kV |
| Temperaturbereich (fest) | -30...+80 °C |
| Temperaturbereich (bewegt) | -5...+80 °C |
| Biegeradius (fest) | 10× Außen-Ø |
| Biegeradius (bewegt) | 15× Außen-Ø |
| Anzahl Biegezyklen (Schleppkette) | max. 2 Mio. (25 °C) |
| Verfahrweg (Schleppkette) | max. 5 m (horizontal) |
| Verfahrgeschwindigkeit (Schleppkette) | max. 3.3 m/s |
| Beschleunigung (Schleppkette) | max. 5 m/s² |
| Betriebsstrom je Kontakt | max. 4 A |
| Mantelfarbe | schwarz |
| Stromaufnahme | max. 15 mA |
| Seite 1 Anschluss: | Bauform BI (11 mm) |
| Seite 2 Anschluss: | freies Leitungsende |
| Seite 1 Polzahl: | 3 |
| Produktfamilie: | Industrie Standard |
| Anwendung: | Sensor-/Aktor-Leitung |
| Funktionen: | LED, ungeschirmt |
| Typ: | Buchse |
| Umgebungsbedingungen: | Schleppkettentauglich |
| Zulassungen: | cCSAus |
| Kabeltyp: | PUR/PVC |
| Leitungslänge: | 15,00 m |
| Mantelfarbe: | schwarz |
Downloads zu "MSUD Ventilst. BF BI 11 mm 180°, freies Ltg.-ende"
