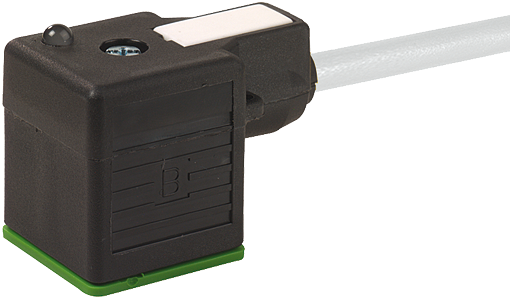

7000-18121-2280500 5 Meter graue PUR/PVC Leitung MSUD Ventilstecker

MSUD Ventilst. BF A 18 mm mit freiem Leitungsende

Abbildung ähnlich

Verkauf nur an Geschäftskunden.
Ihr Online-Preis:

25,60 € *

zzgl. MwSt. zzgl. Versandkosten

bestellbar // Liefertermin noch unbekannt

Artikel-Nr.: SC-2423-7000-18121-2280500
EAN: 4048879190510
eCl@ss: 27279218
Zolltarifnummer: 85444290
Ursprungsland: CZ

Sie haben die Wahl von verschiedenen Lagerorten zu bestellen

MSUD Ventilst. BF A 18 mm mit freiem Leitungsende (SC-2423-7000-18121-2280500)

Preis: 25.6 €

bestellbar // Liefertermin noch unbekannt

7000-18121-2280500 (SC-5107-16999)

Preis: 25.72 €

bestellbar // Liefertermin noch unbekannt

Technische Daten cCSAus Schutzart IP67 in gestecktem und verschraubtem Zustand... mehr

Menü schließen

Produktbeschreibung zu "MSUD Ventilst. BF A 18 mm mit freiem Leitungsende"
Herstellernummer: 7000-18121-2280500

MSUDBauform A (18 mm)24 V DC ±25%LED (rot/grün)für Druckschalter

Produktinformationen "MSUD Ventilst. BF A 18 mm mit freiem Leitungsende"

Technische Daten

cCSAus
Schutzart	IP67 in gestecktem und verschraubtem Zustand (EN 60529)
Material	PBT
Gehäuse	Kunststoff, schwarz (grau auf Anfrage)
Verschmutzungsgrad	3
Temperaturbereich	-25...+85 °C, abhängig von angeschlossener Leitung
Adernzahl/-querschnitt	5× 0.75 mm²
Aderisolation	PVC (sw, num, gnge)
Schleppkettenwerte	2 Mio.
Material (Mantel)	PUR/PVC (UL/CSA)
Bauform	18121
Außen-Ø	7.0 mm ±5%
Biegeradius (bewegt)	15× Außen-Ø
Temperaturbereich (fest)	-30...+80 °C
Temperaturbereich (bewegt)	-5...+80 °C
Kabelkennung	228
Kabeltyp	2 (PUR/PVC)
Zulassung (Kabel)	UL (AWM-Style 20549/1731), CSA; CE conform
Kabelgewicht [g/m]	84,70
Material (Leiter)	Cu-Litze, blank
Widerstand (Leiter)	max. 26 Ω/km (20 °C)
Einzeldraht-Ø (Leiter)	0.15 mm
Aufbau (Leiter)	42× 0.15 mm (Litzenklasse 6)
Querschnitt (Leiter)	5× 0.75 mm²
AWG	ähnlich AWG 18
Material (Aderisolierung)	PVC
Materialeigenschaften (Aderisolierung)	FCKW-, cadmium-, silikon- und bleifrei
Shore-Härte (Aderisolierung)	43 ±5 D
Ader-Ø inkl. Isolierung	1.8 mm ±5%
Adernfarbe/Nummerierung	sw nummeriert, gnge längsgestreift
Betriebsspannung	24 V DC ±25%
Verseilverbund	5 Adern um Kernfüller verseilt
Schirmung	nein
Material (Mantel)	PUR/PVC
Materialeigenschaften (Mantel)	FCKW-, halogen-, cadmium-, silikon- und bleifrei, matt, adhäsionsarm, maschinell gut verarbeitbar, abriebresistent, hydrolyse- und mikrobenbeständig
Shore-Härte (Mantel)	80 ±5 A (PVC-Untermantel); 85 ±5 A (PUR-Mantel)
Außen-Ø (Mantel)	7.0 mm ±5%
Farbe (Mantel)	grau
chemische Beständigkeit	gute Öl-, Benzin- und Chemikalienbeständigkeit
Betriebsstrom je Kontakt	max. 4 A
Nennspannung	UL 300 V AC
Prüfspannung	2000 V AC
Strombelastbarkeit	nach DIN VDE 0298-4
Temperaturbereich (fest)	-30...+80 °C
Temperaturbereich (bewegt)	-5...+80 °C
Biegeradius (fest)	10× Außen-Ø
Biegeradius (bewegt)	15× Außen-Ø
Anzahl Biegezyklen (Schleppkette)	max. 2 Mio. (25 °C)
Verfahrweg (Schleppkette)	max. 5 m (horizontal)
Verfahrgeschwindigkeit (Schleppkette)	max. 3.3 m/s
Bemessungsstoßspannung	0.8 kV
Beschleunigung (Schleppkette)	max. 5 m/s²
Mantelfarbe	grau
Isolierstoffgruppe	IEC 60664-1, category I
Verriegelung der Steckplätze	M3 (empf. Anzugsdrehmoment 0.4 Nm)

Seite 1 Anschluss:	Bauform A (18 mm)
Seite 2 Anschluss:	freies Leitungsende
Seite 1 Polzahl:	4
Produktfamilie:	Industrie Standard
Anwendung:	Sensor-/Aktor-Leitung
Funktionen:	LED, ungeschirmt
Typ:	Buchse
Umgebungsbedingungen:	Schleppkettentauglich
Zulassungen:	cCSAus
Kabeltyp:	PUR/PVC
Leitungslänge:	5,00 m
Mantelfarbe:	grau
