7000-18021-6161000 10 Meter schwarze PVC Leitung MSUD Ventilstecker

MSUD Ventilst. BF A 18 mm mit freiem Leitungsende

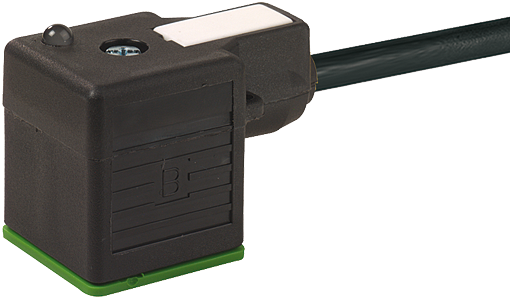

Abbildung ähnlich

Verkauf nur an Geschäftskunden.
Ihr Online-Preis:

16,00 € *

zzgl. MwSt. zzgl. Versandkosten

bestellbar // Liefertermin noch unbekannt

Artikel-Nr.: SC-2423-7000-18021-6161000
EAN: 4048879193733
eCl@ss: 27279218
Zolltarifnummer: 85444290
Ursprungsland: CZ

Sie haben die Wahl von verschiedenen Lagerorten zu bestellen

Murrelektronik Ventilsteckverbinder (SC-1218-224039)

Preis: 19.16 €

lieferbar in: 2-3 Arbeitstagen***

MSUD Ventilst. BF A 18 mm mit freiem Leitungsende (SC-2423-7000-18021-6161000)

Preis: 16 €

bestellbar // Liefertermin noch unbekannt

Technische Daten cCSAus Abschaltspitze max. 55 V Abfallverzögerungszeit max.... mehr

Menü schließen

Produktbeschreibung zu "MSUD Ventilst. BF A 18 mm mit freiem Leitungsende"
Herstellernummer: 7000-18021-6161000

MSUDBauform A (18 mm)24 V AC ±20% / DC ±25%LED und SchutzbeschaltungPE gebrückt

Produktinformationen "MSUD Ventilst. BF A 18 mm mit freiem Leitungsende"

Technische Daten

cCSAus
Abschaltspitze	max. 55 V
Abfallverzögerungszeit	max. 20 ms
LED-Anzeige	gelb
Verriegelung der Steckplätze	M3 (empf. Anzugsdrehmoment 0.4 Nm)
Schutzart	IP67 in gestecktem und verschraubtem Zustand (EN 60529)
Material (Verriegelung)	Stahl (verzinkt)
Material	PBT
Gehäuse	Kunststoff, schwarz (grau auf Anfrage)
Zusatzbeschaltung	Diode/Z-Diode
Verschmutzungsgrad	3
Material (Dichtung)	PUR
Temperaturbereich	-25...+85 °C, abhängig von angeschlossener Leitung
Bauform	18021
Adernzahl/-querschnitt	3× 0.75 mm²
Aderisolation	PVC (sw, num, gnge)
Material (Mantel)	PVC
Außen-Ø	5.9 mm ±5%
Biegeradius (bewegt)	10× Außen-Ø
Temperaturbereich (fest)	-30...+70 °C
Temperaturbereich (bewegt)	-5...+70 °C
Kabelkennung	616
Kabeltyp	1 (PVC)
Zulassung (Kabel)	CE conform
Kabelgewicht [g/m]	61,60
Material (Leiter)	Cu-Litze, blank
Widerstand (Leiter)	max. 26 Ω/km (20 °C)
Einzeldraht-Ø (Leiter)	0.2 mm
Aufbau (Leiter)	24× 0.2 mm (Litzenklasse 5)
Querschnitt (Leiter)	3× 0.75 mm²
AWG	ähnlich AWG 18
Betriebsspannung	24 V AC ±20% / DC ±25%
Material (Aderisolierung)	PVC
Materialeigenschaften (Aderisolierung)	FCKW-, cadmium-, silikon- und bleifrei
Shore-Härte (Aderisolierung)	43 ±5 D
Ader-Ø inkl. Isolierung	1.8 mm ±5%
Adernfarbe/Nummerierung	sw nummeriert, gnge längsgestreift
Verseilverbund	3 Adern verseilt
Schirmung	nein
Material (Mantel)	PVC
Materialeigenschaften (Mantel)	FCKW-, cadmium-, silikon- und bleifrei
Shore-Härte (Mantel)	80 ±5 A
Bemessungsstoßspannung	0.8 kV
Außen-Ø (Mantel)	5.9 mm ±5%
Farbe (Mantel)	schwarz
chemische Beständigkeit	gute Öl-, Benzin- und Chemikalienbeständigkeit
Nennspannung	300/500 V AC
Prüfspannung	3000 V AC
Strombelastbarkeit	nach DIN VDE 0298-4
Temperaturbereich (fest)	-30...+70 °C
Temperaturbereich (bewegt)	-5...+70 °C
Betriebsstrom je Kontakt	max. 4 A
Biegeradius (fest)	5× Außen-Ø
Biegeradius (bewegt)	10× Außen-Ø
Mantelfarbe	schwarz
Stromaufnahme	max. 15 mA
Isolierstoffgruppe	IEC 60664-1, category I

Seite 1 Anschluss:	Bauform A (18 mm)
Seite 2 Anschluss:	freies Leitungsende
Seite 1 Polzahl:	3
Produktfamilie:	Industrie Standard
Anwendung:	Sensor-/Aktor-Leitung
Funktionen:	LED, ungeschirmt
Typ:	Buchse
Umgebungsbedingungen:	flammwidrig, Reinigungsmittelbeständig
Zulassungen:	cCSAus
Kabeltyp:	PVC
Leitungslänge:	10,00 m
Mantelfarbe:	schwarz
