7000-58025-2271000 10 Meter graue PUR/PVC Leitung MSUD

MSUD Doppelventilst. BF A 18mm m. Anschl.-ltg.

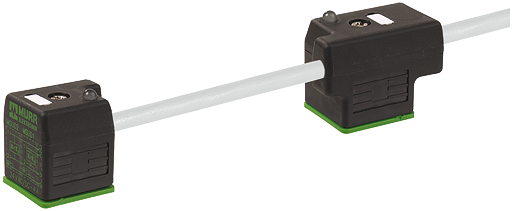

Abbildung ähnlich

Verkauf nur an Geschäftskunden.
Ihr Online-Preis:

45,90 € *

zzgl. MwSt. zzgl. Versandkosten

bestellbar // Liefertermin noch unbekannt

Artikel-Nr.: SC-2423-7000-58025-2271000
EAN: 4048879442305
eCl@ss: 27279218
Zolltarifnummer: 85444290
Ursprungsland: CZ

Technische Daten cCSAus LED -Anzeige gelb Verriegelung der Steckplätze M3... mehr

Menü schließen

Produktbeschreibung zu "MSUD Doppelventilst. BF A 18mm m. Anschl.-ltg."
Herstellernummer: 7000-58025-2271000

MSUDBauform A (18 mm)110 V AC/DC ±10%LED und SchutzbeschaltungAnschlussleitung L = 150 mm

Produktinformationen "MSUD Doppelventilst. BF A 18mm m. Anschl.-ltg."

Technische Daten

cCSAus
LED-Anzeige	gelb
Verriegelung der Steckplätze	M3 (empf. Anzugsdrehmoment 0.4 Nm)
Schutzart	IP66K, IP67 in gestecktem und verschraubtem Zustand (EN 60529)
Material (Verriegelung)	Stahl (verzinkt)
Gehäuse	Kunststoff, schwarz (grau auf Anfrage)
Verschmutzungsgrad	3
Temperaturbereich	-25...+85 °C, abhängig von angeschlossener Leitung
Bauform	58025
Adernzahl/-querschnitt	4× 0.75 mm²
Aderisolation	PVC (sw, num, gnge)
Schleppkettenwerte	2 Mio.
Material (Mantel)	PUR/PVC (UL/CSA)
Außen-Ø	7.0 mm ±5%
Biegeradius (bewegt)	15× Außen-Ø
Temperaturbereich (fest)	-30...+80 °C
Temperaturbereich (bewegt)	-5...+80 °C
Kabelkennung	227
Kabeltyp	2 (PUR/PVC)
Zulassung (Kabel)	UL (AWM-Style 20549/1731), CSA; CE conform
Kabelgewicht [g/m]	80,19
Material (Leiter)	Cu-Litze, blank
Betriebsspannung	110 V AC/DC ±10%
Widerstand (Leiter)	max. 26 Ω/km (20 °C)
Einzeldraht-Ø (Leiter)	0.15 mm
Aufbau (Leiter)	42× 0.15 mm (Litzenklasse 6)
Querschnitt (Leiter)	4× 0.75 mm²
AWG	ähnlich AWG 18
Material (Aderisolierung)	PVC
Materialeigenschaften (Aderisolierung)	FCKW-, cadmium-, silikon- und bleifrei
Shore-Härte (Aderisolierung)	43 ±5 D
Ader-Ø inkl. Isolierung	1.8 mm ±5%
Adernfarbe/Nummerierung	sw nummeriert, gnge längsgestreift
Bemessungsstoßspannung	2.5 kV
Verseilverbund	4 Adern verseilt
Schirmung	nein
Material (Mantel)	PUR/PVC
Materialeigenschaften (Mantel)	FCKW-, halogen-, cadmium-, silikon- und bleifrei, matt, adhäsionsarm, maschinell gut verarbeitbar, abriebresistent, hydrolyse- und mikrobenbeständig
Shore-Härte (Mantel)	80 ±5 A (PVC-Untermantel); 85 ±5 A (PUR-Mantel)
Außen-Ø (Mantel)	7.0 mm ±5%
Farbe (Mantel)	grau
chemische Beständigkeit	gute Öl-, Benzin- und Chemikalienbeständigkeit
Betriebsstrom je Kontakt	max. 1 A
Nennspannung	UL 300 V AC
Prüfspannung	2000 V AC
Strombelastbarkeit	nach DIN VDE 0298-4
Temperaturbereich (fest)	-30...+80 °C
Temperaturbereich (bewegt)	-5...+80 °C
Biegeradius (fest)	10× Außen-Ø
Biegeradius (bewegt)	15× Außen-Ø
Anzahl Biegezyklen (Schleppkette)	max. 2 Mio. (25 °C)
Verfahrweg (Schleppkette)	max. 5 m (horizontal)
Verfahrgeschwindigkeit (Schleppkette)	max. 3.3 m/s
Isolierstoffgruppe	IEC 60664-1, category I
Beschleunigung (Schleppkette)	max. 5 m/s²
Mantelfarbe	grau
Abschaltspitze	max. 250 V
Abfallverzögerungszeit	max. 20 ms

Seite 1 Anschluss:	Bauform A (18 mm)
Seite 2 Anschluss:	freies Leitungsende
Seite 1 Polzahl:	3
Produktfamilie:	Industrie Standard
Anwendung:	Sensor-/Aktor-Leitung
Funktionen:	LED, ungeschirmt
Umgebungsbedingungen:	Schleppkettentauglich
Zulassungen:	cCSAus
Kabeltyp:	PUR/PVC
Leitungslänge:	10,00 m
Mantelfarbe:	grau
