7000-P8021-P131000 | Murrelektronik | MQ15-X-Power Bu. 0° geschirmt

: MQ15-X-Power Bu. 0° geschirmt freies Ltg.-ende

Abbildung ähnlich

Verkauf nur an Geschäftskunden.
Ihr Online-Preis:

186,25 € *

zzgl. MwSt. zzgl. Versandkosten

lieferbar in: 2-3 Arbeitstagen***

Artikel-Nr.: SC-2423-7000-P8021-P131000
EAN: 4048879701600
eCl@ss: 27279221
Zolltarifnummer: 85444290
Ursprungsland: DE

Technische Daten Bauform P8021 Verriegelung der Steckplätze Schnellverriegelung,... mehr

Menü schließen

Produktinformationen "MQ15-X-Power Bu. 0° geschirmt freies Ltg.-ende"

Technische Daten

Bauform	P8021
Verriegelung der Steckplätze	Schnellverriegelung, 1/4 Drehung
Schutzart	IP67 in gestecktem und verschraubtem Zustand (EN 60529)
Material	Kunststoff, schwer entflammbar (UL 94)
Steckzyklen	≥ 500
Befestigungsart	gesteckt, verschraubt
Material (Kontaktträger)	PA
Material (Kontakt)	Kupferlegierung
Material (Kontaktoberfläche)	Ag
Verschmutzungsgrad	3
Abmantellänge	30 mm
Temperaturbereich	-25...+80 °C, abhängig von angeschlossener Leitung
Betriebsspannung	max. 600 V AC
Kabelnummer	P13
Adernzahl/-querschnitt	4× 2.5 mm²
Aderisolation	TPM (sw num, gnge)
Schleppkettenwerte	5 Mio.
Mantelfarbe	orange
Material (Mantel)	PUR (UL)
Außen-Ø	10.6 mm ±5%
Biegeradius (bewegt)	7.5× Außen-Ø
Temperaturbereich (fest)	-50...+80 °C
Bemessungsstoßspannung	4.0 kV
Temperaturbereich (bewegt)	-35...+70 °C
Kabelkennung	P13
Kabelgewicht [g/m]	149,6
Material (Leiter)	Cu-Litze, blank
Querschnitt (Leiter)	4× 2.5 mm²

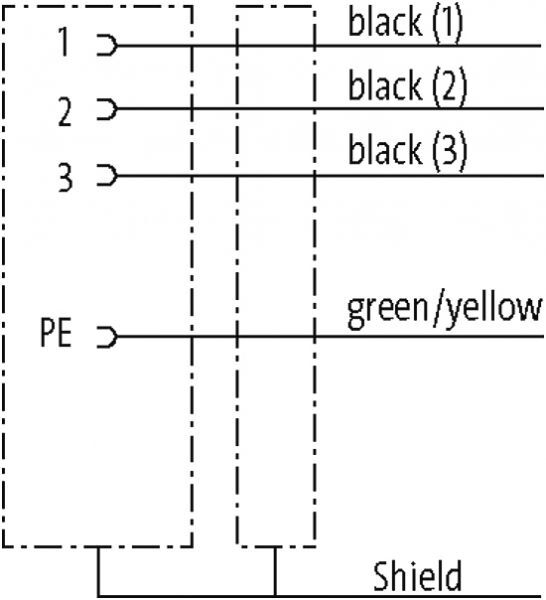

Adernfarbe/Nummerierung	sw nummeriert, gnge längsgestreift
Schirmung	ja
Schirmung (Art)	Kupfergeflecht
optische Schirmbedeckung	ca. 85%
Material (Mantel)	PUR
Betriebsstrom je Kontakt	max. 16 A
Außen-Ø (Mantel)	10.6 mm ±5%
Farbe (Mantel)	orange
thermische Beständigkeit	flammwidrig
Nennspannung	1000 V AC
Prüfspannung	4000 V
Temperaturbereich (fest)	-50...+80 °C
Temperaturbereich (bewegt)	-35...+70 °C
Biegeradius (fest)	4× Außen-Ø
Biegeradius (bewegt)	7.5× Außen-Ø
Verfahrweg (Schleppkette)	max. 5 m (horizontal)
Isolierstoffgruppe	IEC 60664-1, category I
Verfahrgeschwindigkeit (Schleppkette)	max. 3 m/s
Beschleunigung (Schleppkette)	max. 5 m/s²
Torsionsbeanspruchung	±15°/m
Polzahl	4
Belegung	vollbelegt
LED-Anzeige	nein

Seite 1 Anschluss:	M15
Seite 2 Anschluss:	freies Leitungsende
Seite 1 Kabelabgang:	0°
Seite 1 Polzahl:	4
Produktfamilie:	MQ - Schnellanschluss
Anwendung:	Motoren
Funktionen:	Geschirmt
Typ:	Buchse
Umgebungsbedingungen:	flammwidrig, halogenfrei, Schleppkettentauglich
Kabeltyp:	PUR
Leitungslänge:	10,00 m
Mantelfarbe:	orange

Downloads zu "MQ15-X-Power Bu. 0° geschirmt freies Ltg.-ende"

Datenblatt
