10555 von Murrelektronik Murr MEF Netzentstörfilter 3-phasig 2-stufig

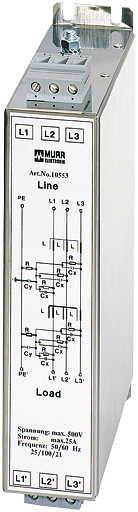

Abbildung ähnlich

Verkauf nur an Geschäftskunden.
Ihr Online-Preis:

473,30 € *

lieferbar in: 2-3 Arbeitstagen***

Sie haben die Wahl von verschiedenen Lagerorten zu bestellen

MEF Netzentstörfilter 3-phasig 2-stufig (SC-2423-000000000000010555)

Preis: 473.3 €

lieferbar in: 2-3 Arbeitstagen***

10555 (SC-5107-11479)

Preis: 475.74 €

bestellbar // Liefertermin noch unbekannt

MURR 10555 (SC-7742-01520052)

Preis: 522.32 €

bestellbar // Liefertermin noch unbekannt

Technische Daten Befestigungsart schraubbar Abmessungen H×B×T 295×70×177 mm... mehr

Produktbeschreibung zu "MEF Netzentstörfilter 3-phasig 2-stufig"
Herstellernummer: 10555

Strom: 50 A2-stufig

Produktinformationen "MEF Netzentstörfilter 3-phasig 2-stufig"

Technische Daten

Befestigungsart	schraubbar
Abmessungen H×B×T	295×70×177 mm
Klimakategorie	25/085/21 (EN 60068-1)
Funktionsbeschreibung	Die 3-phasigen und 1-/2-stufigen Netzentstörfilter MEF 3/1-3/2 werden im Bereich 0.1...30 MHz zur Unterdrückung leitungsgebundener Störungen auf Netz- und Versorgungsleitungen eingesetzt. Sie eignen sich für TN-C-Netze. Die beste Filterwirkung erzielt man mit kurzen Anschlussleitungen (Empfehlung: PE-Anschluss 10 cm) mit möglichst großen Querschnitten. Die Netzentstörfilter wirken bidirektional (in beide Richtungen). Sie reduzieren symmetrische und asymmetrische Störungen, die häufig bei Frequenzumrichtern und getakteten Stromversorgungen auftreten.
UR
Betriebsspannung	max. 3× 500 V AC
Betriebsfrequenz	50...60 Hz
Überlaststrom	18× (IN t) max. 0.5 ms; 1.5× (IN t) max. 1 min. (1× in der Stunde)
Ableitstrom	max. 15 mA (250 V AC)
Anschlussquerschnitt	0.5...16 mm² eindrähtig (AWG 20...5); 0.5...10 mm² mehrfeindrähtig (AWG 20...7)
Prüf-Isolationsspannung	3.3 kV (L-N), 2 s; 3.1 kV (L-L), 2 s
Anschlussart	Schraubanschluss, berührungsgeschützt
