M8 St. ger. auf M8 Bu. gew. geschirmt
von Murrelektronik
Herstellernummer: 7000-89531-2010300

201 PVC 4x0.34 shielded gy UL/ 3.0
M8 St. ger. auf M8 Bu. gew. geschirmt
Abbildung ähnlich

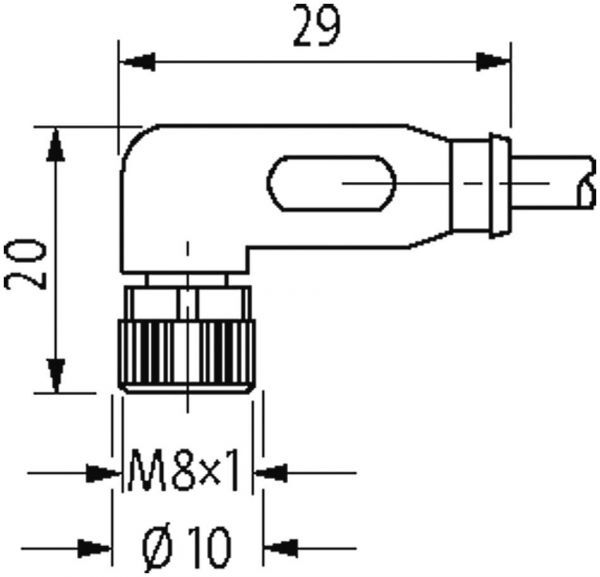

M8 St. ger. auf M8 Bu. gew. geschirmt
Abbildung ähnlich
M8 St. ger. auf M8 Bu. gew. geschirmt
Abbildung ähnlich
M8 St. ger. auf M8 Bu. gew. geschirmt
Abbildung ähnlich
M8 St. ger. auf M8 Bu. gew. geschirmt
Abbildung ähnlich
Verkauf nur an Geschäftskunden.
Ihr Online-Preis:
32,40 € *

zzgl. MwSt. zzgl. Versandkosten

bestellbar // Liefertermin noch unbekannt

Gesamtpreis:  €32,40 € *
Wird versendet durch: Murrelektronik GmbH**
  • SC-2423-7000-89531-2010300
  • 4048879764667
  • 27279218
  • 85444290
  • DE
Technische Daten cULus Polzahl 4 Isolierstoffgruppe IEC 60664-1, category I... mehr
Produktinformationen "M8 St. ger. auf M8 Bu. gew. geschirmt"
Technische Daten
cULus
Polzahl4
IsolierstoffgruppeIEC 60664-1, category I
KodierungA-kodiert
LED-Anzeigenein
Verriegelung der SteckplätzeSchraubgewinde (M8×1 mm) empf. Anzugsdrehmoment 0.4 Nm, selbstsichernd
VerschraubungM8 (SW9)
SchutzartIP65, IP66K, IP67 in gestecktem und verschraubtem Zustand (EN 60529)
Material (Verriegelung)Zink-Druckguss, matt vernickelt
MaterialPUR
passend für Wellschlauch (Innen-Ø)6.5 mm
NormenDIN EN 61076-2-104 (M8)
Befestigungsartgesteckt, verschraubt
Verschmutzungsgrad3
Material (Kontakt)Kupferlegierung
Material (Kontaktoberfläche)Au
Material (Dichtung)FKM
Temperaturbereich-25...+85 °C, abhängig von angeschlossener Leitung
cCSAus
Bauform89531
Adernzahl/-querschnitt4× 0.34 mm²
AderisolationPVC (br, ws, bl, sw)
Material (Mantel)PVC (UL/CSA)
Außen-Ø5.3 mm ±5%
Temperaturbereich (fest)-30...+80 °C
Temperaturbereich (bewegt)-5...+80 °C
Kabelkennung201
Kabeltyp1 (PVC)
Zulassung (Kabel)UL (AWM-Style 2464/1731), CSA
Kabelgewicht [g/m]58,30
Material (Leiter)Cu-Litze, blank
Widerstand (Leiter)max. 57 Ω/km (20 °C)
Einzeldraht-Ø (Leiter)0.15 mm
Aufbau (Leiter)19× 0.15 mm (Litzenklasse 5)
Querschnitt (Leiter)4× 0.34 mm²
AWGähnlich AWG 22
Material (Aderisolierung)PVC
Materialeigenschaften (Aderisolierung)FCKW-, cadmium-, silikon- und bleifrei
Shore-Härte (Aderisolierung)45 ±5 D
Betriebsspannungmax. 50 V AC/60 V DC
Ader-Ø inkl. Isolierung1.25 mm ±5%
Adernfarbe/Nummerierungbr, sw, bl, ws
Verseilverbund4 Adern verseilt
Schirmungja
Schirmung (Art)Kupfergeflecht
optische Schirmbedeckungca. 80%
Material (Mantel)PVC
Materialeigenschaften (Mantel)FCKW-, cadmium-, silikon- und bleifrei
Shore-Härte (Mantel)85 ±5 A
Außen-Ø (Mantel)5.3 mm ±5%
Betriebsspannung (nur UL-listed)30 V AC/DC
Farbe (Mantel)grau
chemische Beständigkeitgute Öl-, Benzin- und Chemikalienbeständigkeit
thermische Beständigkeitflammwidrig nach UL 1581 VW1 / CSA FT1
Nennspannung300 V AC
Prüfspannung2000 V AC
Strombelastbarkeitnach DIN VDE 0298-4
Bemessungsstoßspannung1.5 kV
Temperaturbereich (fest)-30...+80 °C
Temperaturbereich (bewegt)-5...+80 °C
Biegeradius (fest)10× Außen-Ø
Betriebsstrom je Kontaktmax. 4 A
Mantelfarbegrau
Seite 1 Anschluss: M8
Seite 2 Anschluss: M8
Seite 1 Kabelabgang:
Seite 2 Kabelabgang: 90°
Seite 1 Polzahl: 4
Seite 2 Polzahl: 4
Produktfamilie: Industrie Standard
Anwendung: Sensor-/Aktor-Leitung
Funktionen: Geschirmt, ohne LED
Typ: Stecker - Buchse
Umgebungsbedingungen: flammwidrig
Zulassungen: cCSAus, cULus
Kabeltyp: PVC
Leitungslänge: 3,00 m
Mantelfarbe: grau
