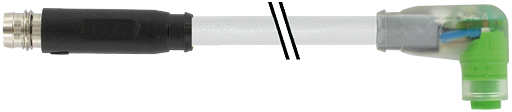

M8 St. 0° snap-in / M8 Bu. 90° snap-in LED
von Murrelektronik
Herstellernummer: 7000-88161-2300030
PUR 3x0.25 gr UL/CSA+schleppk. 0,3m
Verkauf nur an Geschäftskunden.
Ihr Online-Preis:
Ihr Online-Preis:
20,75 € *
zzgl. MwSt. zzgl. Versandkosten
bestellbar // Liefertermin noch unbekannt
- Artikel-Nr.: SC-2423-7000-88161-2300030
- EAN: 4048879124782
- eCl@ss: 27279218
- Zolltarifnummer: 85444290
- Ursprungsland: DE
Technische Daten cCSAus Isolierstoffgruppe IEC 60664-1, category I LED... mehr
Produktbeschreibung zu "M8 St. 0° snap-in / M8 Bu. 90° snap-in LED"
Herstellernummer: 7000-88161-2300030
Stecker gerade - Buchse gewinkeltM8 (Snap In) - M8 (Snap In), 3-polig2 × LED (PNP), (NPN) auf Anfragemit Kabeltülle
Produktinformationen "M8 St. 0° snap-in / M8 Bu. 90° snap-in LED"
Technische Daten
| cCSAus | |
|---|---|
| Isolierstoffgruppe | IEC 60664-1, category I |
| LED-Anzeige | gelb/grün |
| Verriegelung der Steckplätze | M8 Snap In |
| Schutzart | IP65 in gestecktem und verriegeltem Zustand (EN 60529) |
| Material | PUR |
| passend für Wellschlauch (Innen-Ø) | 6.5 mm |
| Normen | DIN EN 61076-2-104 (M8) |
| Verschmutzungsgrad | 3 |
| Temperaturbereich | -25...+85 °C, abhängig von angeschlossener Leitung |
| cULus | |
| Adernzahl/-querschnitt | 3× 0.25 mm² |
| Schleppkettenwerte | 10 Mio. |
| Aderisolation | PP (br, bl, sw) |
| Material (Mantel) | PUR (UL/CSA) |
| Außen-Ø | 4.1 mm ±5% |
| Biegeradius (bewegt) | 10× Außen-Ø |
| Temperaturbereich (fest) | -40...+80 °C |
| Temperaturbereich (bewegt) | -25...+80 °C |
| Kabelkennung | 230 |
| Kabeltyp | 3 (PUR) |
| Zulassung (Kabel) | cURus (AWM-Style 20549/10493); CE conform |
| Kabelgewicht [g/m] | 26,40 |
| Material (Leiter) | Cu-Litze, blank |
| Widerstand (Leiter) | max. 79 Ω/km (20 °C) |
| Einzeldraht-Ø (Leiter) | 0.1 mm |
| Aufbau (Leiter) | 32× 0.1 mm (Litzenklasse 6) |
| Querschnitt (Leiter) | 3× 0.25 mm² |
| Bauform | 88161 |
| AWG | ähnlich AWG 24 |
| Material (Aderisolierung) | PP |
| Materialeigenschaften (Aderisolierung) | FCKW-, halogen-, cadmium-, silikon- und bleifrei |
| Shore-Härte (Aderisolierung) | 70 ±5 D |
| Ader-Ø inkl. Isolierung | 1.25 mm ±5% |
| Adernfarbe/Nummerierung | br, sw, bl |
| Verseilverbund | 3 Adern verseilt |
| Schirmung | nein |
| Material (Mantel) | PUR |
| Materialeigenschaften (Mantel) | FCKW-, halogen-, cadmium-, silikon- und bleifrei, matt, adhäsionsarm, maschinell gut verarbeitbar, abriebresistent, hydrolyse- und mikrobenbeständig |
| Betriebsspannung | 24 V DC ±25% |
| Shore-Härte (Mantel) | 90 ±5 A |
| Außen-Ø (Mantel) | 4.1 mm ±5% |
| Farbe (Mantel) | grau |
| chemische Beständigkeit | gute Öl-, Benzin- und Chemikalienbeständigkeit (EN 60811-404) |
| thermische Beständigkeit | flammwidrig nach UL 1581 Section 1090 (H), CSA FT2 / IEC 60332-2-2 |
| Nennspannung | 300 V AC |
| Prüfspannung | 2500 V AC |
| Strombelastbarkeit | nach DIN VDE 0298-4 |
| Betriebsspannung (nur UL-listed) | max. 30 V DC |
| Temperaturbereich (fest) | -40...+80 °C, (+90 °C bei max. 10 000 Betriebsstunden) |
| Temperaturbereich (bewegt) | -25...+80 °C, (+90 °C bei max. 10 000 Betriebsstunden) |
| Biegeradius (fest) | 5× Außen-Ø |
| Biegeradius (bewegt) | 10× Außen-Ø |
| Anzahl Biegezyklen (Schleppkette) | max. 10 Mio. (25 °C) |
| Verfahrweg (Schleppkette) | max. 10 m (horizontal) |
| Verfahrgeschwindigkeit (Schleppkette) | max. 3 m/s |
| Beschleunigung (Schleppkette) | max. 10 m/s² |
| Torsionsbeanspruchung | ±180°/m |
| Anzahl Torsionszyklen | max. 2 Mio. (25 °C) |
| Bemessungsstoßspannung | 0.8 kV |
| Torsionsgeschwindigkeit | 35 Zyklen/min |
| Mantelfarbe | grau |
| Betriebsstrom je Kontakt | max. 4 A |
| Seite 1 Anschluss: | M8 |
| Seite 2 Anschluss: | M8 |
| Seite 1 Kabelabgang: | 0° |
| Seite 2 Kabelabgang: | 90° |
| Seite 1 Polzahl: | 3 |
| Seite 2 Polzahl: | 3 |
| Produktfamilie: | MQ - Schnellanschluss |
| Anwendung: | Sensor-/Aktor-Leitung |
| Funktionen: | LED, ungeschirmt |
| Typ: | Stecker - Buchse |
| Umgebungsbedingungen: | flammwidrig, halogenfrei, Robotertauglich, Schleppkettentauglich |
| Zulassungen: | cCSAus, cULus |
| Kabeltyp: | PUR |
| Leitungslänge: | 0,30 m |
| Mantelfarbe: | grau |
