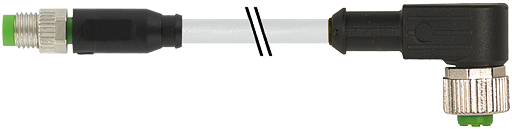

7000-88261-2100200 2 Meter graue PVC Leitung M8 Stecker 0° / M12

Abbildung ähnlich

Verkauf nur an Geschäftskunden.
Ihr Online-Preis:

18,90 € *

zzgl. MwSt. zzgl. Versandkosten

typische Produktionszeit ca. 10 Werktage

Artikel-Nr.: SC-2423-7000-88261-2100200
EAN: 4048879123105
eCl@ss: 27279218
Zolltarifnummer: 85444290
Ursprungsland: DE

Technische Daten cCSAus Betriebsstrom je Kontakt max. 4 A Polzahl 3... mehr

Menü schließen

Produktbeschreibung zu "M8 St. 0° / M12 Bu. 90°"
Herstellernummer: 7000-88261-2100200

Stecker gerade - Buchse gewinkeltM8 - M12, 3-polig

Produktinformationen "M8 St. 0° / M12 Bu. 90°"

Technische Daten

cCSAus
Betriebsstrom je Kontakt	max. 4 A
Polzahl	3
Isolierstoffgruppe	IEC 60664-1, category I
Kodierung	M12, A-kodiert
LED-Anzeige	nein
Verriegelung der Steckplätze	Schraubgewinde (M8/M12×1 mm) empf. Anzugsdrehmoment 0.4/0.6 Nm, selbstsichernd
Verschraubung	M8 (SW9), M12 (SW13)
Schutzart	IP65, IP66K, IP67 in gestecktem und verschraubtem Zustand (EN 60529)
Material	PUR
Material (Verriegelung)	Zink-Druckguss, matt vernickelt
cULus
passend für Wellschlauch (Innen-Ø)	M12 (10 mm); M8 (6.5 mm)
Normen	DIN EN 61076-2-101 (M12), DIN EN 61076-2-104 (M8)
Befestigungsart	gesteckt, verschraubt
Material (Kontakt)	Kupferlegierung
Material (Kontaktoberfläche)	Au
Material (Dichtung)	FKM
Verschmutzungsgrad	3
Temperaturbereich	-25...+85 °C, abhängig von angeschlossener Leitung
Kabelkennung	210
Kabeltyp	1 (PVC)
Zulassung (Kabel)	UL (AWM-Style 2464/1731), CSA
Kabelgewicht [g/m]	29,37
Material (Leiter)	Cu-Litze, blank
Widerstand (Leiter)	max. 79 Ω/km (20 °C)
Einzeldraht-Ø (Leiter)	0.15 mm
Bauform	88261
Aufbau (Leiter)	14× 0.15 mm (Litzenklasse 5)
Querschnitt (Leiter)	3× 0.25 mm²
AWG	ähnlich AWG 24
Material (Aderisolierung)	PVC
Materialeigenschaften (Aderisolierung)	FCKW-, cadmium-, silikon- und bleifrei
Shore-Härte (Aderisolierung)	45 ±5 D
Ader-Ø inkl. Isolierung	1.25 mm ±5%
Adernfarbe/Nummerierung	br, sw, bl
Verseilverbund	3 Adern verseilt
Schirmung	nein
Material (Mantel)	PVC
Materialeigenschaften (Mantel)	FCKW-, cadmium-, silikon- und bleifrei
Shore-Härte (Mantel)	85 ±5 A
Außen-Ø (Mantel)	4.5 mm ±5%
Farbe (Mantel)	grau
chemische Beständigkeit	gute Öl-, Benzin- und Chemikalienbeständigkeit
thermische Beständigkeit	flammwidrig nach UL 1581 VW1 / CSA FT1
Nennspannung	UL 300 V AC
Betriebsspannung	max. 50 V AC/60 V DC
Prüfspannung	2000 V AC
Strombelastbarkeit	nach DIN VDE 0298-4
Temperaturbereich (fest)	-30...+80 °C
Temperaturbereich (bewegt)	-5...+80 °C
Betriebsspannung (nur UL-listed)	30 V AC/DC
Biegeradius (fest)	5× Außen-Ø
Biegeradius (bewegt)	10× Außen-Ø
Adernzahl/-querschnitt	3× 0.25 mm²
Aderisolation	PVC (br, bl, sw)
Mantelfarbe	grau
Material (Mantel)	PVC (UL/CSA)
Außen-Ø	4.5 mm ±5%
Bemessungsstoßspannung	1.5 kV
Biegeradius (bewegt)	10× Außen-Ø
Temperaturbereich (fest)	-30...+80 °C
Temperaturbereich (bewegt)	-5...+80 °C

Kodierung:	A
Seite 1 Anschluss:	M8
Seite 2 Anschluss:	M12
Seite 1 Kabelabgang:	0°
Seite 2 Kabelabgang:	90°
Seite 1 Polzahl:	3
Seite 2 Polzahl:	3
Produktfamilie:	Industrie Standard
Anwendung:	Sensor-/Aktor-Leitung
Funktionen:	ohne LED, ungeschirmt
Typ:	Stecker - Buchse
Umgebungsbedingungen:	flammwidrig, Reinigungsmittelbeständig
Zulassungen:	cCSAus, cULus
Kabeltyp:	PVC
Leitungslänge:	2,00 m
Mantelfarbe:	grau
