7000-23751-4010500 5 Meter graue PUR Leitung M23 Buchse 0° offenes

Abbildung ähnlich

Verkauf nur an Geschäftskunden.
Ihr Online-Preis:

159,60 € *

zzgl. MwSt. zzgl. Versandkosten

bestellbar // Liefertermin noch unbekannt

Artikel-Nr.: SC-2423-7000-23751-4010500
EAN: 4048879187732
eCl@ss: 27279218
Zolltarifnummer: 85444290
Ursprungsland: DE

Technische Daten Bauform 23751 Kabelnummer 401 Adernzahl/-querschnitt 16×... mehr

Menü schließen

Produktbeschreibung zu "M23 Bu. 0° freies Ltg.-ende geschirmt"
Herstellernummer: 7000-23751-4010500

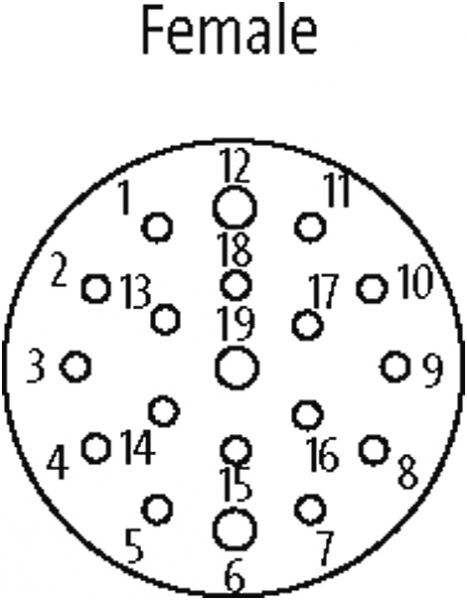

Buchse geradeM23, 19-polig19-polig belegtfür Verteiler 8-fach, 5-poligSchirm an M23 Überwurfmutter

Produktinformationen "M23 Bu. 0° freies Ltg.-ende geschirmt"

Technische Daten

Bauform	23751
Kabelnummer	401
Adernzahl/-querschnitt	16× 0.34 + 3× 0.75 mm²
Aderisolation	TPE (grrs, ws, rtbl, gn, wsgn, ge, brgn, gr, wsge, rs, gebr, rt, wsgr, sw, grbr, vi, br, bl, gnge)
Schleppkettenwerte	5 Mio.
Mantelfarbe	grau
Material (Mantel)	PUR (UL/CSA)
Außen-Ø	11.7 mm ±5%
Biegeradius (bewegt)	12× Außen-Ø
Temperaturbereich (fest)	-40...+90 °C
Temperaturbereich (bewegt)	-40...+90 °C
Betriebsspannung	max. 125 V AC/DC
Kabelkennung	401
Zulassung (Kabel)	UL (AWM-Style 20233/10042), CSA; CE conform
Kabelgewicht [g/m]	237,6
Material (Leiter)	Cu-Litze, blank
Widerstand (Leiter)	max. 53 Ω/km (0.34 mm²); max. 26 Ω/km (0.75 mm²); (20 °C)
Einzeldraht-Ø (Leiter)	0.1 mm
Aufbau (Leiter)	42× 0.1 mm (0.34 mm²); 96× 0.1 mm (0.75 mm²); (Litzenklasse 6)
Querschnitt (Leiter)	16× 0.34 + 3× 0.75 mm²
AWG	ähnlich AWG 22 (0.34 mm²); ähnlich AWG 18 (0.75 mm²)
Betriebsstrom je Kontakt	max. 10 A
Material (Aderisolierung)	TPE-E
Shore-Härte (Aderisolierung)	55 ±5 D
Ader-Ø inkl. Isolierung	1.3 ±5% mm (0.34 mm²); 2.6 ±5% (0.75 mm²)
Adernfarbe/Nummerierung	grrs, ws, rtbl, gn, wsgn, ge, brgn, gr, wsge, rs, gebr, rt, wsgr, sw, grbr, vi, br, bl, gnge
Schirmung	ja
Schirmung (Art)	Kupfergeflecht
optische Schirmbedeckung	min. 80%
Material (Mantel)	PUR
Materialeigenschaften (Mantel)	FCKW-, cadmium-, silikon- und bleifrei, matt, adhäsionsarm, maschinell gut verarbeitbar, abriebresistent, hydrolyse- und mikrobenbeständig
Shore-Härte (Mantel)	94 ±5 A
Verriegelung der Steckplätze	Schraubgewinde (M23×1 mm) empf. Anzugsdrehmoment 2.0 Nm, selbstsichernd
Außen-Ø (Mantel)	11.7 mm ±5%
Farbe (Mantel)	grau
chemische Beständigkeit	gute Öl-, Benzin- und Chemikalienbeständigkeit (ISO 6722)
thermische Beständigkeit	flammwidrig nach VDE 0472 Teil 804 Prüfart B
Nennspannung	300/300 V AC
Prüfspannung	2000 V AC
Strombelastbarkeit	nach DIN VDE 0298-4
Temperaturbereich (fest)	-40...+90 °C
Temperaturbereich (bewegt)	-40...+90 °C
Schutzart	IP65 und IP67 in gestecktem und verschraubtem Zustand (EN 60529)
Biegeradius (fest)	10× Außen-Ø
Biegeradius (bewegt)	12× Außen-Ø
Anzahl Biegezyklen (Schleppkette)	max. 5 Mio. (25 °C)
Verfahrgeschwindigkeit (Schleppkette)	max. 2 m/s
Verschraubung	M23 (SW27)
Temperaturbereich	-25...+85 °C, abhängig von angeschlossener Leitung

Seite 1 Anschluss:	M23
Seite 2 Anschluss:	freies Leitungsende
Seite 1 Kabelabgang:	0°
Seite 1 Polzahl:	19
Produktfamilie:	Industrie Standard
Anwendung:	Sensor-/Aktor-Leitung
Funktionen:	Geschirmt, ohne LED
Typ:	Buchse
Umgebungsbedingungen:	flammwidrig, halogenfrei, Schleppkettentauglich
Kabeltyp:	PUR
Leitungslänge:	5,00 m
Mantelfarbe:	grau
