7003-40828-8280150 von Murrelektronik M12 Y-Verteiler / Y-Leitung auf

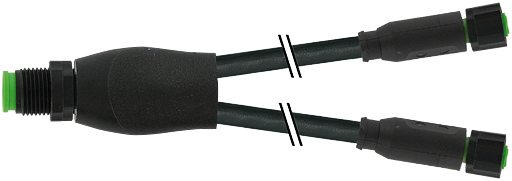

Abbildung ähnlich

Verkauf nur an Geschäftskunden.
Ihr Online-Preis:

95,65 € *

zzgl. MwSt. zzgl. Versandkosten

bestellbar // Liefertermin noch unbekannt

Artikel-Nr.: SC-2423-7003-40828-8280150
EAN: 4048879401845
eCl@ss: 27279218
Zolltarifnummer: 85444290
Ursprungsland: DE

Technische Daten Bauform 40828 Schutzart IP67 in gestecktem und verschraubtem... mehr

Menü schließen

Produktbeschreibung zu "M12 Y-Verteiler auf M8 Bu. 0° SC"
Herstellernummer: 7003-40828-8280150

Stecker gerade - Buchsen geradeY-Verteiler M12 - M8, 4/3-poligEdelstahl 1.4305 (V2A), PTFE beschichtetmit KabeltülleArt.-Nr. 7005 - M12 Lite - (Kunststoffrändelschraube) auf Anfrage

Produktinformationen "M12 Y-Verteiler auf M8 Bu. 0° SC"

Technische Daten

Bauform	40828
Schutzart	IP67 in gestecktem und verschraubtem Zustand (EN 60529)
Material (Verriegelung)	Edelstahl 1.4305 (V2A), PTFE beschichtet
Material	PUR
passend für Wellschlauch (Innen-Ø)	ohne
Verschmutzungsgrad	3
Temperaturbereich	-25...+85 °C, abhängig von angeschlossener Leitung
Material (Dichtung)	FKM
Betriebsspannung	max. 60 V AC/DC
Kabelnummer	828
Adernzahl/-querschnitt	5× AWG 22
Aderisolation	FEP (br, ws, bl, sw, gnge)
Mantelfarbe	schwarz
Material (Mantel)	FEP
Außen-Ø	4.3 mm ±5%
Biegeradius (bewegt)	15× Außen-Ø
Bemessungsstoßspannung	1.5 kV
Kabelkennung	828
Zulassung (Kabel)	CE
Kabelgewicht [g/m]	40,70
Material (Leiter)	Cu-Litze, verzinnt
Widerstand (Leiter)	max. 52 Ω/km (20 °C)
Einzeldraht-Ø (Leiter)	0.160 mm
Aufbau (Leiter)	19× 0.160 mm
Querschnitt (Leiter)	5× AWG 22
Material (Aderisolierung)	FEP
Betriebsstrom je Kontakt	max. 4 A
Shore-Härte (Aderisolierung)	55 ±5 D
Ader-Ø inkl. Isolierung	1.3 mm ±5%
Adernfarbe/Nummerierung	br, sw, bl, ws, gnge längsgestreift
Verseilverbund	5 Adern um Kernfüller verseilt
Schirmung	nein
Material (Mantel)	FEP
Shore-Härte (Mantel)	57 ±5 D
Außen-Ø (Mantel)	4.3 mm ±5%
Farbe (Mantel)	schwarz
Isolierstoffgruppe	IEC 60664-1, category I
chemische Beständigkeit	gute Öl-, Benzin- und Chemikalienbeständigkeit (VDE 0472 Teil 803 Test B)
thermische Beständigkeit	flammwidrig
Nennspannung	600 V AC
Prüfspannung	2000 V AC
Strombelastbarkeit	nach DIN VDE 0298-4
Temperaturbereich (fest)	-100...+180 °C
Temperaturbereich (bewegt)	-100...+180 °C
Biegeradius (fest)	7.5× Außen-Ø
Biegeradius (bewegt)	15× Außen-Ø
Kodierung	A-kodiert
Verriegelung der Steckplätze	Schraubgewinde (M8/M12×1 mm) empf. Anzugsdrehmoment 0.4/0.6 Nm, selbstsichernd
Verschraubung	M8 (SW9), M12 (SW13)

Seite 1 Anschluss:	M12
Seite 2 Anschluss:	M8
Seite 1 Kabelabgang:	0°
Seite 2 Kabelabgang:	0°
Seite 1 Polzahl:	4
Seite 2 Polzahl:	3
Produktfamilie:	Industrie Standard
Anwendung:	Sensor-/Aktor-Leitung
Funktionen:	ohne LED, ungeschirmt
Typ:	Stecker - Buchse
Umgebungsbedingungen:	beschichtete Verschraubung, flammwidrig
Kabeltyp:	FEP
Leitungslänge:	1,50 m
Mantelfarbe:	schwarz
