7002-40701-2130030 von Murrelektronik M12 Y-Verteiler / Y-Leitung auf

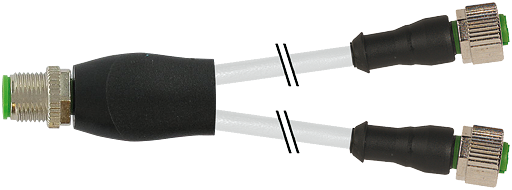

Abbildung ähnlich

Verkauf nur an Geschäftskunden.
Ihr Online-Preis:

35,15 € *

zzgl. MwSt. zzgl. Versandkosten

bestellbar // Liefertermin noch unbekannt

Artikel-Nr.: SC-2423-7002-40701-2130030
EAN: 4048879405881
eCl@ss: 27279218
Zolltarifnummer: 85444290
Ursprungsland: DE

Technische Daten cCSAus Polzahl 4-/3-polig Isolierstoffgruppe IEC 60664-1,... mehr

Menü schließen

Produktbeschreibung zu "M12 Y-Verteiler auf M12 Bu. ger. V2A"
Herstellernummer: 7002-40701-2130030

Stecker gerade - Buchsen geradeY-Verteiler M12 - M12, 4/3-poligEdelstahl 1.4305 (V2A)Art.-Nr. 7005 - M12 Lite - (Kunststoffrändelschraube) auf Anfrage

Produktinformationen "M12 Y-Verteiler auf M12 Bu. ger. V2A"

Technische Daten

cCSAus
Polzahl	4-/3-polig
Isolierstoffgruppe	IEC 60664-1, category I
Kodierung	A-kodiert
LED-Anzeige	nein
Verriegelung der Steckplätze	Schraubgewinde (M12×1 mm) empf. Anzugsdrehmoment 0.6 Nm, selbstsichernd
Verschraubung	M12 (SW13)
Schutzart	IP65, IP66K, IP67 in gestecktem und verschraubtem Zustand (EN 60529)
Material (Verriegelung)	Edelstahl 1.4305 (V2A)
Material	PUR
passend für Wellschlauch (Innen-Ø)	10 mm
cULus
Normen	DIN EN 61076-2-101 (M12)
Befestigungsart	gesteckt, verschraubt
Material (Kontakt)	Kupferlegierung
Material (Kontaktoberfläche)	Au
Material (Dichtung)	FKM
Verschmutzungsgrad	3
Temperaturbereich	-25...+85 °C, abhängig von angeschlossener Leitung
Bauform	40701
Adernzahl/-querschnitt	3× 0.34 mm²
Aderisolation	PVC (br, bl, sw)
Material (Mantel)	PVC (UL/CSA)
Außen-Ø	4.6 mm ±5%
Biegeradius (bewegt)	10× Außen-Ø
Temperaturbereich (fest)	-30...+80 °C
Temperaturbereich (bewegt)	-5...+80 °C
Kabelkennung	213
Kabeltyp	1 (PVC)
Zulassung (Kabel)	UL (AWM-Style 2464/1731), CSA
Kabelgewicht [g/m]	34,10
Material (Leiter)	Cu-Litze, blank
Widerstand (Leiter)	max. 60 Ω/km (20 °C)
Einzeldraht-Ø (Leiter)	0.15 mm
Aufbau (Leiter)	19× 0.15 mm (Litzenklasse 5)
Querschnitt (Leiter)	3× 0.34 mm²
AWG	ähnlich AWG 22
Material (Aderisolierung)	PVC
Materialeigenschaften (Aderisolierung)	FCKW-, cadmium-, silikon- und bleifrei
Betriebsspannung	max. 250 V AC/DC
Shore-Härte (Aderisolierung)	45 ±5 D
Ader-Ø inkl. Isolierung	1.25 mm ±5%
Adernfarbe/Nummerierung	br, sw, bl
Verseilverbund	3 Adern verseilt
Schirmung	nein
Material (Mantel)	PVC
Materialeigenschaften (Mantel)	FCKW-, cadmium-, silikon- und bleifrei
Shore-Härte (Mantel)	85 ±5 A
Außen-Ø (Mantel)	4.6 mm ±5%
Farbe (Mantel)	grau
Betriebsspannung (nur UL-listed)	max. 30 V AC/DC
chemische Beständigkeit	gute Öl-, Benzin- und Chemikalienbeständigkeit
thermische Beständigkeit	flammwidrig nach UL 1581 VW1 / CSA FT1
Nennspannung	UL 300 V AC
Prüfspannung	2000 V AC
Strombelastbarkeit	nach DIN VDE 0298-4
Temperaturbereich (fest)	-30...+80 °C
Bemessungsstoßspannung	2.5 kV
Temperaturbereich (bewegt)	-5...+80 °C
Biegeradius (fest)	5× Außen-Ø
Biegeradius (bewegt)	10× Außen-Ø
Betriebsstrom je Kontakt	max. 4 A
Mantelfarbe	grau

Seite 1 Anschluss:	M12
Seite 2 Anschluss:	M12
Seite 1 Kabelabgang:	0°
Seite 2 Kabelabgang:	0°
Seite 1 Polzahl:	4
Seite 2 Polzahl:	3
Produktfamilie:	Industrie Standard
Anwendung:	Sensor-/Aktor-Leitung
Funktionen:	ohne LED, ungeschirmt
Typ:	Stecker - Buchse
Umgebungsbedingungen:	flammwidrig, Reinigungsmittelbeständig
Zulassungen:	cCSAus, cULus
Kabeltyp:	PVC
Leitungslänge:	0,30 m
Mantelfarbe:	grau
