Verkauf nur an Geschäftskunden.
Ihr Online-Preis:
Ihr Online-Preis:
87,25 € *
zzgl. MwSt. zzgl. Versandkosten
bestellbar // Liefertermin noch unbekannt
- Artikel-Nr.: SC-2423-7003-40708-8280150
- EAN: 4048879401623
- eCl@ss: 27279218
- Zolltarifnummer: 85444290
- Ursprungsland: DE
Technische Daten Bauform 40708 Verriegelung der Steckplätze Schraubgewinde (M12×1... mehr

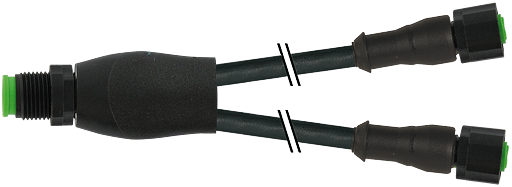

Produktbeschreibung zu "M12 Y-Verteiler auf M12 Bu. 0° SC"
Herstellernummer: 7003-40708-8280150
Stecker gerade - Buchsen geradeY-Verteiler M12 - M12, 4/3-poligEdelstahl 1.4305 (V2A), PTFE beschichtetmit KabeltülleArt.-Nr. 7005 - M12 Lite - (Kunststoffrändelschraube) auf Anfrage
Produktinformationen "M12 Y-Verteiler auf M12 Bu. 0° SC"
Technische Daten
Bauform | 40708 |
---|---|
Verriegelung der Steckplätze | Schraubgewinde (M12×1 mm) empf. Anzugsdrehmoment 0.6 Nm, selbstsichernd |
Verschraubung | M12 (SW13) |
Schutzart | IP67 in gestecktem und verschraubtem Zustand (EN 60529) |
Material (Verriegelung) | Edelstahl 1.4305 (V2A), PTFE beschichtet |
Material | PUR |
passend für Wellschlauch (Innen-Ø) | 10 mm |
Befestigungsart | gesteckt, verschraubt |
Material (Dichtung) | FKM |
Verschmutzungsgrad | 3 |
Temperaturbereich | -25...+85 °C, abhängig von angeschlossener Leitung |
Betriebsspannung | max. 250 V AC/DC |
Kabelnummer | 828 |
Adernzahl/-querschnitt | 5× AWG 22 |
Aderisolation | FEP (br, ws, bl, sw, gnge) |
Mantelfarbe | schwarz |
Material (Mantel) | FEP |
Außen-Ø | 4.3 mm ±5% |
Bemessungsstoßspannung | 2.5 kV |
Biegeradius (bewegt) | 15× Außen-Ø |
Kabelkennung | 828 |
Zulassung (Kabel) | CE |
Kabelgewicht [g/m] | 40,70 |
Material (Leiter) | Cu-Litze, verzinnt |
Widerstand (Leiter) | max. 52 Ω/km (20 °C) |
Einzeldraht-Ø (Leiter) | 0.160 mm |
Betriebsstrom je Kontakt | max. 4 A |
Aufbau (Leiter) | 19× 0.160 mm |
Querschnitt (Leiter) | 5× AWG 22 |
Material (Aderisolierung) | FEP |
Shore-Härte (Aderisolierung) | 55 ±5 D |
Ader-Ø inkl. Isolierung | 1.3 mm ±5% |
Adernfarbe/Nummerierung | br, sw, bl, ws, gnge längsgestreift |
Verseilverbund | 5 Adern um Kernfüller verseilt |
Schirmung | nein |
Material (Mantel) | FEP |
Shore-Härte (Mantel) | 57 ±5 D |
Polzahl | 4-/3-polig |
Außen-Ø (Mantel) | 4.3 mm ±5% |
Farbe (Mantel) | schwarz |
chemische Beständigkeit | gute Öl-, Benzin- und Chemikalienbeständigkeit (VDE 0472 Teil 803 Test B) |
thermische Beständigkeit | flammwidrig |
Nennspannung | 600 V AC |
Prüfspannung | 2000 V AC |
Strombelastbarkeit | nach DIN VDE 0298-4 |
Temperaturbereich (fest) | -100...+180 °C |
Temperaturbereich (bewegt) | -100...+180 °C |
Isolierstoffgruppe | IEC 60664-1, category I |
Biegeradius (fest) | 7.5× Außen-Ø |
Biegeradius (bewegt) | 15× Außen-Ø |
Kodierung | A-kodiert |
LED-Anzeige | nein |
Seite 1 Anschluss: | M12 |
Seite 2 Anschluss: | M12 |
Seite 1 Kabelabgang: | 0° |
Seite 2 Kabelabgang: | 0° |
Seite 1 Polzahl: | 4 |
Seite 2 Polzahl: | 3 |
Produktfamilie: | Industrie Standard |
Anwendung: | Sensor-/Aktor-Leitung |
Funktionen: | ohne LED, ungeschirmt |
Typ: | Stecker - Buchse |
Umgebungsbedingungen: | beschichtete Verschraubung, flammwidrig |
Kabeltyp: | FEP |
Leitungslänge: | 1,50 m |
Mantelfarbe: | schwarz |
