7072-13701-6620150 | Murrelektronik | M12 Xtreme Bu. gew. freies

: M12 Xtreme Bu. gew. freies Ltg.-ende Verpolschutz

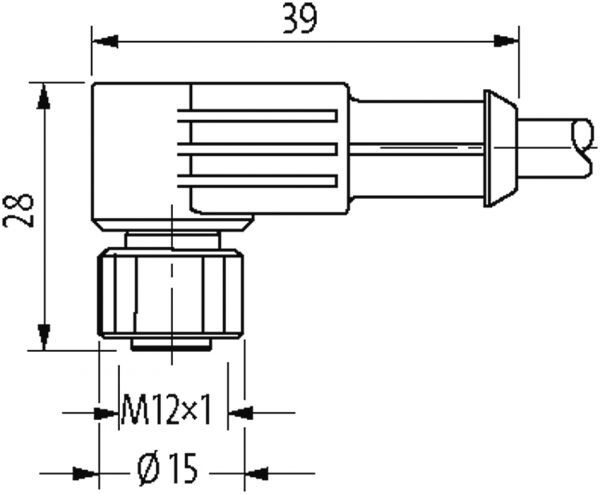

Abbildung ähnlich

Verkauf nur an Geschäftskunden.
Ihr Online-Preis:

27,80 € *

zzgl. MwSt. zzgl. Versandkosten

bestellbar // Liefertermin noch unbekannt

Artikel-Nr.: SC-2423-7072-13701-6620150
EAN: 4048879453509
eCl@ss: 27279218
Zolltarifnummer: 85444290
Ursprungsland: DE

Technische Daten Bauform 13701 Material (Verriegelung) Edelstahl 1.4305 (V2A)... mehr

Menü schließen

Produktinformationen "M12 Xtreme Bu. gew. freies Ltg.-ende Verpolschutz"

Technische Daten

Bauform	13701
Material (Verriegelung)	Edelstahl 1.4305 (V2A)
Material	PUR
Temperaturbereich	-25...+85 °C, abhängig von angeschlossener Leitung
Kabelkennung	662
Kabeltyp	PUR-JB
Zulassung (Kabel)	UL (AWM-Style 20549/10978), CSA; CE conform
Betriebsspannung	24 V DC ±15%
Kabelgewicht [g/m]	53,90
Material (Leiter)	Cu-Litze, blank
Widerstand (Leiter)	max. 26 Ω/km (20 °C)
Einzeldraht-Ø (Leiter)	0.15 mm
Aufbau (Leiter)	42× 0.15 mm (Litzenklasse 6)
Querschnitt (Leiter)	3× 0.75 mm²
AWG	ähnlich AWG 18
Material (Aderisolierung)	PP
Materialeigenschaften (Aderisolierung)	FCKW-, halogen-, cadmium-, silikon- und bleifrei
Shore-Härte (Aderisolierung)	55 ±5 D
Betriebsstrom je Kontakt	max. 4 A
Ader-Ø inkl. Isolierung	1.7 mm ±5%
Adernfarbe/Nummerierung	br, bl, gnge längsgestreift
Verseilverbund	3 Adern verseilt
Schirmung	nein
Material (Mantel)	PUR
Materialeigenschaften (Mantel)	FCKW-, halogen-, cadmium-, silikon- und bleifrei, matt, adhäsionsarm, maschinell gut verarbeitbar, abriebresistent, hydrolyse- und mikrobenbeständig
Shore-Härte (Mantel)	80 ±5 A
Außen-Ø (Mantel)	5.9 mm ±5%
Farbe (Mantel)	schwarz
Kodierung	A-kodiert
chemische Beständigkeit	gute Öl-, Benzin- und Chemikalienbeständigkeit (VDE 0472 Teil 803 Test B)
thermische Beständigkeit	flammwidrig nach UL, CSA FT2 / IEC 60332-2-2
Nennspannung	300 V AC
Prüfspannung	2000 V AC
Strombelastbarkeit	nach DIN VDE 0298-4
Temperaturbereich (fest)	-40...+80 °C
Temperaturbereich (bewegt)	-20...+80 °C
Biegeradius (fest)	10× Außen-Ø
Biegeradius (bewegt)	15× Außen-Ø
LED-Anzeige	LED (rot/grün)
Anzahl Biegezyklen (Schleppkette)	max. 2 Mio. (25 °C)
Verfahrweg (Schleppkette)	max. 5 m (horizontal)
Verfahrgeschwindigkeit (Schleppkette)	max. 3.3 m/s
Beschleunigung (Schleppkette)	max. 5 m/s²
Mantelfarbe	schwarz
Verriegelung der Steckplätze	Schraubgewinde (M12×1 mm) empf. Anzugsdrehmoment 0.6 Nm, selbstsichernd
cCSAus
Verschraubung	M12 (SW14)
Schutzart	IP65, IP66K, IP67, IP68 in gestecktem und verschraubtem Zustand (EN 60529)

Branchen:	Mobile Applications
Kodierung:	A
Seite 1 Anschluss:	M12
Seite 2 Anschluss:	freies Leitungsende
Seite 1 Kabelabgang:	90°
Seite 1 Polzahl:	3
Produktfamilie:	Xtreme - Outdoor
Anwendung:	Sensor-/Aktor-Leitung
Funktionen:	LED, ungeschirmt
Typ:	Buchse
Umgebungsbedingungen:	flammwidrig, halogenfrei, Robotertauglich, Schleppkettentauglich, UV-Beständig
Zulassungen:	cCSAus
Kabeltyp:	PUR
Leitungslänge:	1,50 m
Mantelfarbe:	schwarz

Downloads zu "M12 Xtreme Bu. gew. freies Ltg.-ende Verpolschutz"

Datenblatt
