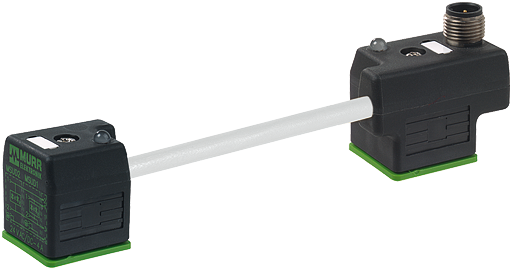

7000-41501-2160000 graue PVC Leitung M12 Stecker oben auf MSUD

M12 St. oben auf MSUD Doppelventilst. BF A 18mm

Abbildung ähnlich

Verkauf nur an Geschäftskunden.
Ihr Online-Preis:

31,20 € *

zzgl. MwSt. zzgl. Versandkosten

lieferbar in: 2-3 Arbeitstagen***

Artikel-Nr.: SC-2423-7000-41501-2160000
EAN: 4048879144551
eCl@ss: 27143423
Zolltarifnummer: 85444290
Ursprungsland: CZ

Technische Daten cCSAus Abfallverzögerungszeit max. 20 ms LED -Anzeige gelb... mehr

Menü schließen

Produktbeschreibung zu "M12 St. oben auf MSUD Doppelventilst. BF A 18mm"
Herstellernummer: 7000-41501-2160000

MSUDBauform A (18 mm) - M12, Anschluss nach oben24 V AC/DC, M12 (4-polig)LED und SchutzbeschaltungAnschlussleitung L = 100 mm

Produktinformationen "M12 St. oben auf MSUD Doppelventilst. BF A 18mm"

Technische Daten

cCSAus
Abfallverzögerungszeit	max. 20 ms
LED-Anzeige	gelb
Verriegelung der Steckplätze	M3 (empf. Anzugsdrehmoment 0.4 Nm)
Schutzart	IP67 in gestecktem und verschraubtem Zustand (EN 60529)
Gehäuse	Kunststoff, schwarz (grau auf Anfrage)
Verschmutzungsgrad	3
Temperaturbereich	-25...+85 °C, abhängig von angeschlossener Leitung
Adernzahl/-querschnitt	3× 0.75 mm²
Aderisolation	PVC (sw, num, gnge)
Material (Mantel)	PVC
Bauform	41501
Außen-Ø	5.9 mm ±5%
Biegeradius (bewegt)	10× Außen-Ø
Temperaturbereich (fest)	-30...+70 °C
Temperaturbereich (bewegt)	-5...+70 °C
Kabelkennung	216
Kabeltyp	1 (PVC)
Zulassung (Kabel)	CE conform
Kabelgewicht [g/m]	63,80
Material (Leiter)	Cu-Litze, blank
Widerstand (Leiter)	max. 26 Ω/km (20 °C)
Einzeldraht-Ø (Leiter)	0.2 mm
Aufbau (Leiter)	24× 0.2 mm (Litzenklasse 5)
Querschnitt (Leiter)	3× 0.75 mm²
AWG	ähnlich AWG 18
Material (Aderisolierung)	PVC
Materialeigenschaften (Aderisolierung)	FCKW-, cadmium-, silikon- und bleifrei
Shore-Härte (Aderisolierung)	43 ±5 D
Ader-Ø inkl. Isolierung	1.8 mm ±5%
Adernfarbe/Nummerierung	sw nummeriert, gnge längsgestreift
Betriebsspannung	24 V AC ±20% / DC ±25%
Verseilverbund	3 Adern verseilt
Schirmung	nein
Material (Mantel)	PVC
Materialeigenschaften (Mantel)	FCKW-, cadmium-, silikon- und bleifrei
Shore-Härte (Mantel)	80 ±5 A
Außen-Ø (Mantel)	5.9 mm ±5%
Farbe (Mantel)	grau
chemische Beständigkeit	gute Öl-, Benzin- und Chemikalienbeständigkeit
Bemessungsstoßspannung	0.8 kV
Nennspannung	300/500 V AC
Prüfspannung	3000 V AC
Strombelastbarkeit	nach DIN VDE 0298-4
Temperaturbereich (fest)	-30...+70 °C
Temperaturbereich (bewegt)	-5...+70 °C
Biegeradius (fest)	5× Außen-Ø
Biegeradius (bewegt)	10× Außen-Ø
Mantelfarbe	grau
Betriebsstrom je Kontakt	max. 4 A
Isolierstoffgruppe	IEC 60664-1, category I
Abschaltspitze	max. 55 V

Seite 1 Anschluss:	Bauform A (18 mm)
Seite 2 Anschluss:	M12, Anschluss nach oben
Seite 1 Polzahl:	3
Seite 2 Polzahl:	4
Produktfamilie:	Industrie Standard
Anwendung:	Sensor-/Aktor-Leitung
Funktionen:	LED, ungeschirmt
Umgebungsbedingungen:	flammwidrig, Reinigungsmittelbeständig
Zulassungen:	cCSAus
Kabeltyp:	PVC
Mantelfarbe:	grau
