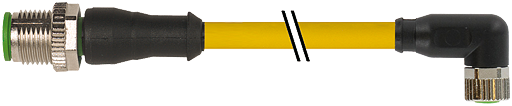

7000-40601-0300060 0,6 Meter gelbe PUR Leitung M12 Stecker 0° / M8

Abbildung ähnlich

Verkauf nur an Geschäftskunden.
Ihr Online-Preis:

13,00 € *

zzgl. MwSt. zzgl. Versandkosten

typische Produktionszeit ca. 10 Werktage

Artikel-Nr.: SC-2423-7000-40601-0300060
EAN: 4048879161589
eCl@ss: 27279218
Zolltarifnummer: 85444290
Ursprungsland: DE

Sie haben die Wahl von verschiedenen Lagerorten zu bestellen

M12 St. 0° / M8 Bu. 90° (SC-2423-7000-40601-0300060)

Preis: 13 €

typische Produktionszeit ca.: 10 Werktage

7000-40601-0300060 (SC-5107-76312)

Preis: 12.21 €

bestellbar // Liefertermin noch unbekannt

Technische Daten cCSAus Betriebsstrom je Kontakt max. 4 A Isolierstoffgruppe... mehr

Menü schließen

Produktinformationen "M12 St. 0° / M8 Bu. 90°"

Technische Daten

cCSAus
Betriebsstrom je Kontakt	max. 4 A
Isolierstoffgruppe	IEC 60664-1, category I
Polzahl	3
Kodierung	A-kodiert
Verriegelung der Steckplätze	Schraubgewinde (M8/M12×1 mm) empf. Anzugsdrehmoment 0.4/0.6 Nm, selbstsichernd
Verschraubung	M8 (SW9), M12 (SW13)
Schutzart	IP67 in gestecktem und verschraubtem Zustand (EN 60529)
Material (Verriegelung)	Zink-Druckguss, matt vernickelt
Material	PUR
passend für Wellschlauch (Innen-Ø)	M12 (10 mm); M8 (6.5 mm)
cULus
Normen	DIN EN 61076-2-101 (M12), DIN EN 61076-2-104 (M8)
Verschmutzungsgrad	3
Befestigungsart	gesteckt, verschraubt
Material (Gehäuseoberfläche)	Kupferlegierung
Material (Kontaktoberfläche)	Au
Material (Dichtung)	FKM
Temperaturbereich	-25...+85 °C, abhängig von angeschlossener Leitung
Adernzahl/-querschnitt	3× 0.25 mm²
Aderisolation	PP (br, bl, sw)
Schleppkettenwerte	10 Mio.
Material (Mantel)	PUR (UL/CSA)
Außen-Ø	4.1 mm ±5%
Biegeradius (bewegt)	10× Außen-Ø
Temperaturbereich (fest)	-40...+80 °C
Temperaturbereich (bewegt)	-25...+80 °C
Kabelkennung	030
Bauform	40601
Kabeltyp	3 (PUR)
Zulassung (Kabel)	cURus (AWM-Style 20549/10493); CE conform
Kabelgewicht [g/m]	26,40
Material (Leiter)	Cu-Litze, blank
Widerstand (Leiter)	max. 79 Ω/km (20 °C)
Einzeldraht-Ø (Leiter)	0.1 mm
Aufbau (Leiter)	32× 0.1 mm (Litzenklasse 6)
Querschnitt (Leiter)	3× 0.25 mm²
AWG	ähnlich AWG 24
Material (Aderisolierung)	PP
Materialeigenschaften (Aderisolierung)	FCKW-, halogen-, cadmium-, silikon- und bleifrei
Shore-Härte (Aderisolierung)	70 ±5 D
Ader-Ø inkl. Isolierung	1.25 mm ±5%
Adernfarbe/Nummerierung	br, sw, bl
Verseilverbund	3 Adern verseilt
Schirmung	nein
Material (Mantel)	PUR
Materialeigenschaften (Mantel)	FCKW-, halogen-, cadmium-, silikon- und bleifrei, matt, adhäsionsarm, maschinell gut verarbeitbar, abriebresistent, hydrolyse- und mikrobenbeständig
Shore-Härte (Mantel)	90 ±5 A
Betriebsspannung	max. 50 V AC/60 V DC
Außen-Ø (Mantel)	4.1 mm ±5%
Farbe (Mantel)	gelb
chemische Beständigkeit	gute Öl-, Benzin- und Chemikalienbeständigkeit (EN 60811-404)
thermische Beständigkeit	flammwidrig nach UL 1581 Section 1090 (H), CSA FT2 / IEC 60332-2-2
Nennspannung	300 V AC
Prüfspannung	2500 V AC
Strombelastbarkeit	nach DIN VDE 0298-4
Temperaturbereich (fest)	-40...+80 °C, (+90 °C bei max. 10 000 Betriebsstunden)
Betriebsspannung (nur UL-listed)	max. 30 V AC/DC
Temperaturbereich (bewegt)	-25...+80 °C, (+90 °C bei max. 10 000 Betriebsstunden)
Biegeradius (fest)	5× Außen-Ø
Biegeradius (bewegt)	10× Außen-Ø
Anzahl Biegezyklen (Schleppkette)	max. 10 Mio. (25 °C)
Verfahrweg (Schleppkette)	max. 10 m (horizontal)
Verfahrgeschwindigkeit (Schleppkette)	max. 3 m/s
Beschleunigung (Schleppkette)	max. 10 m/s²
Torsionsbeanspruchung	±180°/m
Anzahl Torsionszyklen	max. 2 Mio. (25 °C)
Torsionsgeschwindigkeit	35 Zyklen/min
Bemessungsstoßspannung	1.5 kV
Mantelfarbe	gelb

Kodierung:	A
Seite 1 Anschluss:	M12
Seite 2 Anschluss:	M8
Seite 1 Kabelabgang:	0°
Seite 2 Kabelabgang:	90°
Seite 1 Polzahl:	3
Seite 2 Polzahl:	3
Produktfamilie:	Industrie Standard
Anwendung:	Sensor-/Aktor-Leitung
Funktionen:	ohne LED, ungeschirmt
Typ:	Stecker - Buchse
Umgebungsbedingungen:	flammwidrig, halogenfrei, Robotertauglich, Schleppkettentauglich
Zulassungen:	cCSAus, cULus
Kabeltyp:	PUR
Leitungslänge:	0,60 m
Mantelfarbe:	gelb

Downloads zu "M12 St. 0° / M8 Bu. 90°"

Datenblatt
