7005-12021-6140300 3 Meter schwarze PVC Leitung M12 Stecker 0° offenes

Abbildung ähnlich

Verkauf nur an Geschäftskunden.
Ihr Online-Preis:

9,45 € *

zzgl. MwSt. zzgl. Versandkosten

typische Produktionszeit ca. 10 Werktage

Artikel-Nr.: SC-2423-7005-12021-6140300
EAN: 4048879110471
eCl@ss: 27279218
Zolltarifnummer: 85444290
Ursprungsland: DE

Technische Daten cCSAus Polzahl 4 Isolierstoffgruppe IEC 60664-1, category I... mehr

Menü schließen

Produktbeschreibung zu "M12 St. 0° freies Ltg.-ende Lite"
Herstellernummer: 7005-12021-6140300

Stecker geradeM12, 4-polig7005 - Kunststoffrändelschr. (M12 Lite)

Produktinformationen "M12 St. 0° freies Ltg.-ende Lite"

Technische Daten

cCSAus

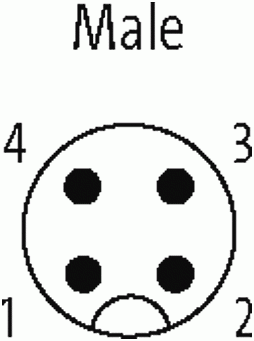

Polzahl	4
Isolierstoffgruppe	IEC 60664-1, category I
Kodierung	A-kodiert
LED-Anzeige	nein
Verriegelung der Steckplätze	Schraubgewinde (M12×1 mm) empf. Anzugsdrehmoment 0.6 Nm, selbstsichernd
Verschraubung	M12 (SW13)
Schutzart	IP65, IP66K, IP67 in gestecktem und verschraubtem Zustand (EN 60529)
Material (Verriegelung)	Polyamid
passend für Wellschlauch (Innen-Ø)	10 mm
Normen	DIN EN 61076-2-101 (M12)
cULus
Befestigungsart	gesteckt, verschraubt
Material (Kontakt)	Kupferlegierung
Material (Kontaktoberfläche)	Au
Verschmutzungsgrad	3
Abmantellänge	20 mm
Temperaturbereich	-25...+80 °C, abhängig von angeschlossener Leitung
Adernzahl/-querschnitt	4× 0.34 mm²
Aderisolation	PVC (br, ws, bl, sw)
Bauform	12021
Material (Mantel)	PVC (UL/CSA)
Außen-Ø	5.0 mm ±5%
Biegeradius (bewegt)	10× Außen-Ø
Temperaturbereich (fest)	-30...+80 °C
Temperaturbereich (bewegt)	-5...+80 °C
Kabelkennung	614
Kabeltyp	1 (PVC)
Zulassung (Kabel)	UL (AWM-Style 2464/1731), CSA
Kabelgewicht [g/m]	40,70
Material (Leiter)	Cu-Litze, blank
Widerstand (Leiter)	max. 60 Ω/km (20 °C)
Einzeldraht-Ø (Leiter)	0.15 mm
Aufbau (Leiter)	19× 0.15 mm (Litzenklasse 5)
Querschnitt (Leiter)	4× 0.34 mm²
AWG	ähnlich AWG 22
Material (Aderisolierung)	PVC
Materialeigenschaften (Aderisolierung)	FCKW-, cadmium-, silikon- und bleifrei
Shore-Härte (Aderisolierung)	45 ±5 D
Ader-Ø inkl. Isolierung	1.25 mm ±5%
Betriebsspannung	max. 250 V AC/DC
Adernfarbe/Nummerierung	br, sw, bl, ws
Verseilverbund	4 Adern verseilt
Schirmung	nein
Material (Mantel)	PVC
Materialeigenschaften (Mantel)	FCKW-, cadmium-, silikon- und bleifrei
Shore-Härte (Mantel)	85 ±5 A
Außen-Ø (Mantel)	5.0 mm ±5%
Farbe (Mantel)	schwarz
Betriebsspannung (nur UL-listed)	30 V AC/DC
chemische Beständigkeit	gute Öl-, Benzin- und Chemikalienbeständigkeit
thermische Beständigkeit	flammwidrig nach UL 1581 VW1 / CSA FT1
Nennspannung	UL 300 V AC
Prüfspannung	2000 V AC
Strombelastbarkeit	nach DIN VDE 0298-4
Temperaturbereich (fest)	-30...+80 °C
Temperaturbereich (bewegt)	-5...+80 °C
Biegeradius (fest)	5× Außen-Ø
Biegeradius (bewegt)	10× Außen-Ø
Bemessungsstoßspannung	2.5 kV
Mantelfarbe	schwarz
Betriebsstrom je Kontakt	max. 4 A

Branchen:	Mobile Applications
Kodierung:	A
Seite 1 Anschluss:	M12
Seite 2 Anschluss:	freies Leitungsende
Seite 1 Kabelabgang:	0°
Seite 1 Polzahl:	4
Produktfamilie:	Lite
Anwendung:	Sensor-/Aktor-Leitung
Funktionen:	ohne LED, ungeschirmt
Typ:	Stecker
Umgebungsbedingungen:	flammwidrig, Reinigungsmittelbeständig
Zulassungen:	cCSAus, cULus
Kabeltyp:	PVC
Leitungslänge:	3,00 m
Mantelfarbe:	schwarz
