M12 female 0° with cable AIDA
von Murrelektronik
Herstellernummer: 7357-12241-0581000
PUR 5x0.34 ye UL/CSA+robot+drag chain 10m
Verkauf nur an Geschäftskunden.
Ihr Online-Preis:
Ihr Online-Preis:
90,25 € *
zzgl. MwSt. zzgl. Versandkosten
bestellbar // Liefertermin noch unbekannt
- Artikel-Nr.: SC-2423-7357-12241-0581000
- EAN: 4048879833325
- Zolltarifnummer: 85444290
- Ursprungsland: DE
Technische Daten Betriebsstrom je Kontakt max. 4 A Polzahl 5 Isolierstoffgruppe... mehr
Produktinformationen "M12 female 0° with cable AIDA"
Technische Daten
| Betriebsstrom je Kontakt | max. 4 A |
|---|---|
| Polzahl | 5 |
| Isolierstoffgruppe | IEC 60664-1, category I |
| Kodierung | A-kodiert |
| LED-Anzeige | nein |
| Verriegelung der Steckplätze | Schraubgewinde (M12×1 mm) empf. Anzugsdrehmoment 0.6 Nm |
| Verschraubung | M12 (SW13) |
| Schutzart | IP65, IP66K, IP67 in gestecktem und verschraubtem Zustand (EN 60529) |
| Material (Verriegelung) | Zink-Druckguss, Safe-Cover beschichtet |
| Material | PUR |
| passend für Wellschlauch (Innen-Ø) | 10 mm |
| Normen | DIN EN 61076-2-101 (M12) |
| Befestigungsart | gesteckt, verschraubt |
| Material (Kontakt) | Kupferlegierung |
| Material (Kontaktoberfläche) | Au |
| Material (Dichtung) | FKM |
| cULus | |
| Verschmutzungsgrad | 3 |
| Abmantellänge | 20 mm |
| Temperaturbereich | -25...+85 °C, abhängig von angeschlossener Leitung |
| CSA | |
| Kabelkennung | 058 |
| Kabeltyp | 5 (PUR schweißfunkenbeständig) |
| Zulassung (Kabel) | cURus (AWM-Style 20549/10493); CE conform |
| EAC | |
| Kabelgewicht [g/m] | 41,80 |
| Material (Leiter) | Cu-Litze, blank |
| Widerstand (Leiter) | max. 60 Ω/km (20 °C) |
| Einzeldraht-Ø (Leiter) | 0.1 mm |
| Aufbau (Leiter) | 42× 0.1 mm (Litzenklasse 6) |
| Querschnitt (Leiter) | 5× 0.34 mm² |
| AWG | ähnlich AWG 22 |
| Material (Aderisolierung) | PP |
| Materialeigenschaften (Aderisolierung) | FCKW-, halogen-, cadmium-, silikon- und bleifrei |
| Shore-Härte (Aderisolierung) | 74 ±3 D |
| Bauform | 12241 |
| Ader-Ø inkl. Isolierung | 1.25 mm ±5% |

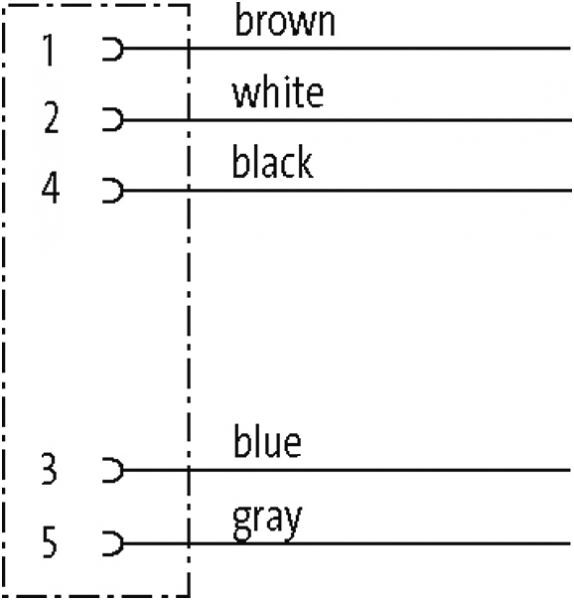

| Adernfarbe/Nummerierung | br, sw, bl, ws, gr |
| Verseilverbund | 5 Adern um Kernfüller verseilt |
| Schirmung | nein |
| Material (Mantel) | PUR |
| Materialeigenschaften (Mantel) | FCKW-, halogen-, cadmium-, silikon- und bleifrei, matt, adhäsionsarm, maschinell gut verarbeitbar, abriebresistent, hydrolyse-, mikroben- und schweißfunkenbeständig |
| Shore-Härte (Mantel) | 58 ±3 D |
| Außen-Ø (Mantel) | 5.0 mm ±5% |
| Farbe (Mantel) | gelb RAL 1021 |
| Betriebsspannung | max. 125 V AC/DC |
| chemische Beständigkeit | gute Öl-, Benzin- und Chemikalienbeständigkeit (EN 60811-404) |
| thermische Beständigkeit | flammwidrig nach UL, FT2, IEC 60332-1, IEC 60332-2-2, widerstandsfähig gegenüber Funken bei Schweißarbeiten |
| Nennspannung | 300 V AC |
| Prüfspannung | 2500 V AC |
| Strombelastbarkeit | nach DIN VDE 0298-4 |
| Temperaturbereich (fest) | -40...+80 °C, (+90 °C bei max. 10 000 Betriebsstunden) |
| Temperaturbereich (bewegt) | -25...+80 °C, (+90 °C bei max. 10 000 Betriebsstunden) |
| Biegeradius (fest) | 5× Außen-Ø |
| Biegeradius (bewegt) | 10× Außen-Ø |
| Betriebsspannung (nur UL-listed) | max. 30 V AC/DC |
| Anzahl Biegezyklen (Schleppkette) | max. 10 Mio. (25 °C) |
| Verfahrweg (Schleppkette) | max. 5 m (horizontal) |
| Verfahrgeschwindigkeit (Schleppkette) | max. 3.3 m/s |
| Beschleunigung (Schleppkette) | max. 5 m/s² |
| Torsionsbeanspruchung | ±360°/m |
| Anzahl Torsionszyklen | max. 1 Mio. (25 °C) |
| Torsionsgeschwindigkeit | 35 Zyklen/min |
| Bemessungsstoßspannung | 1.5 kV |
| Kodierung: | A |
| Referenzprojekte: | BMW |
| Seite 1 Anschluss: | M12 |
| Seite 2 Anschluss: | freies Leitungsende |
| Seite 1 Kabelabgang: | 0° |
| Seite 1 Polzahl: | 5 |
| Produktfamilie: | Industrie Standard |
| Anwendung: | Sensor-/Aktor-Leitung |
| Funktionen: | ohne LED, ungeschirmt |
| Typ: | Buchse |
| Umgebungsbedingungen: | flammwidrig, halogenfrei, Robotertauglich, Schleppkettentauglich, Schweißfunkenbeständig, UV-Beständig |
| Zulassungen: | CSA, cULus, EAC |
| Kabeltyp: | PUR |
| Leitungslänge: | 10,00 m |
| Mantelfarbe: | gelb |
