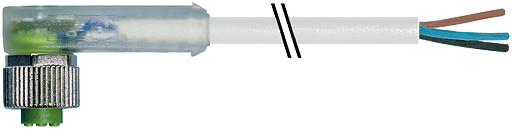

7000-12381-2132000 20 Meter graue PVC Leitung M12 Buchse gewinkelt mit

: M12 Bu. gew. mit LED freiem Leitungsende

Abbildung ähnlich

Verkauf nur an Geschäftskunden.
Ihr Online-Preis:

24,00 € *

zzgl. MwSt. zzgl. Versandkosten

typische Produktionszeit ca. 10 Werktage

Artikel-Nr.: SC-2423-7000-12381-2132000
EAN: 4048879204989
eCl@ss: 27279218
Zolltarifnummer: 85444290
Ursprungsland: DE

Sie haben die Wahl von verschiedenen Lagerorten zu bestellen

M12 Bu. gew. mit LED freiem Leitungsende (SC-2423-7000-12381-2132000)

Preis: 24 €

typische Produktionszeit ca.: 10 Werktage

7000-12381-2132000 (SC-5107-25919)

Preis: 24.39 €

bestellbar // Liefertermin noch unbekannt

Technische Daten cULus Betriebsstrom je Kontakt max. 4 A Isolierstoffgruppe... mehr

Menü schließen

Produktinformationen "M12 Bu. gew. mit LED freiem Leitungsende"

Technische Daten

cULus
Betriebsstrom je Kontakt	max. 4 A
Isolierstoffgruppe	IEC 60664-1, category I
Kodierung	A-kodiert
LED-Anzeige	(gelb/grün)
Verriegelung der Steckplätze	Schraubgewinde (M12×1 mm) empf. Anzugsdrehmoment 0.6 Nm, selbstsichernd
Verschraubung	M12 (SW13)
Schutzart	IP65, IP66K, IP67 in gestecktem und verschraubtem Zustand (EN 60529)
Material (Verriegelung)	Zink-Druckguss, matt vernickelt
Material	PUR
passend für Wellschlauch (Innen-Ø)	10 mm
Normen	DIN EN 61076-2-101 (M12)
Befestigungsart	gesteckt, verschraubt
Material (Kontakt)	Kupferlegierung
Material (Kontaktoberfläche)	Au
Material (Dichtung)	FKM
Verschmutzungsgrad	3
Abmantellänge	20 mm
Temperaturbereich	-25...+85 °C, abhängig von angeschlossener Leitung
cCSAus
Adernzahl/-querschnitt	3× 0.34 mm²
Aderisolation	PVC (br, bl, sw)
Material (Mantel)	PVC (UL/CSA)
Außen-Ø	4.6 mm ±5%
Biegeradius (bewegt)	10× Außen-Ø
Temperaturbereich (fest)	-30...+80 °C
Temperaturbereich (bewegt)	-5...+80 °C
Kabelkennung	213
Kabeltyp	1 (PVC)
Zulassung (Kabel)	UL (AWM-Style 2464/1731), CSA
Bauform	12381
Kabelgewicht [g/m]	34,10
Material (Leiter)	Cu-Litze, blank
Widerstand (Leiter)	max. 60 Ω/km (20 °C)
Einzeldraht-Ø (Leiter)	0.15 mm
Aufbau (Leiter)	19× 0.15 mm (Litzenklasse 5)
Querschnitt (Leiter)	3× 0.34 mm²
AWG	ähnlich AWG 22
Material (Aderisolierung)	PVC
Materialeigenschaften (Aderisolierung)	FCKW-, cadmium-, silikon- und bleifrei
Shore-Härte (Aderisolierung)	45 ±5 D
Ader-Ø inkl. Isolierung	1.25 mm ±5%
Adernfarbe/Nummerierung	br, sw, bl
Verseilverbund	3 Adern verseilt
Schirmung	nein
Material (Mantel)	PVC
Materialeigenschaften (Mantel)	FCKW-, cadmium-, silikon- und bleifrei
Shore-Härte (Mantel)	85 ±5 A
Außen-Ø (Mantel)	4.6 mm ±5%
Farbe (Mantel)	grau
Betriebsspannung	24 V DC ±25%
chemische Beständigkeit	gute Öl-, Benzin- und Chemikalienbeständigkeit
thermische Beständigkeit	flammwidrig nach UL 1581 VW1 / CSA FT1
Nennspannung	UL 300 V AC
Prüfspannung	2000 V AC
Strombelastbarkeit	nach DIN VDE 0298-4
Temperaturbereich (fest)	-30...+80 °C
Betriebsspannung (nur UL-listed)	30 V DC
Temperaturbereich (bewegt)	-5...+80 °C
Biegeradius (fest)	5× Außen-Ø
Biegeradius (bewegt)	10× Außen-Ø
Bemessungsstoßspannung	0.8 kV
Mantelfarbe	grau

Kodierung:	A
Seite 1 Anschluss:	M12
Seite 2 Anschluss:	freies Leitungsende
Seite 1 Kabelabgang:	90°
Seite 1 Polzahl:	3
Produktfamilie:	Industrie Standard
Anwendung:	Sensor-/Aktor-Leitung
Funktionen:	LED, ungeschirmt
Typ:	Buchse
Umgebungsbedingungen:	flammwidrig, Reinigungsmittelbeständig
Zulassungen:	cCSAus, cULus
Kabeltyp:	PVC
Leitungslänge:	20,00 m
Mantelfarbe:	grau
