M12 Bu. gew. mit freiem Leitungsende
von Murrelektronik
Herstellernummer: 7000-12341-6340450

PUR-OB 4x0,34 schwarz UL, CSA+schleppk. 4,5m

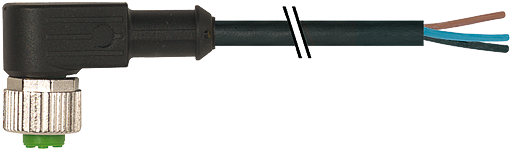

M12 Bu. gew. mit freiem Leitungsende
Abbildung ähnlich

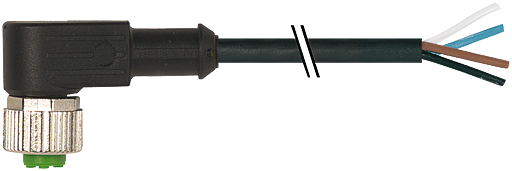

M12 Bu. gew. mit freiem Leitungsende
Abbildung ähnlich
M12 Bu. gew. mit freiem Leitungsende
Abbildung ähnlich
M12 Bu. gew. mit freiem Leitungsende
Abbildung ähnlich
M12 Bu. gew. mit freiem Leitungsende
Abbildung ähnlich
M12 Bu. gew. mit freiem Leitungsende
Abbildung ähnlich
M12 Bu. gew. mit freiem Leitungsende
Abbildung ähnlich
M12 Bu. gew. mit freiem Leitungsende
Abbildung ähnlich
Verkauf nur an Geschäftskunden.
Ihr Online-Preis:
16,00 € *

zzgl. MwSt. zzgl. Versandkosten

bestellbar // Liefertermin noch unbekannt

Gesamtpreis:  €16,00 € *
Wird versendet durch: Murrelektronik GmbH**
  • SC-2423-7000-12341-6340450
  • 4048879540834
  • 27279218
  • 85444290
  • CZ
Sie haben die Wahl von verschiedenen Lagerorten zu bestellen
Technische Daten cULus Isolierstoffgruppe IEC 60664-1, category I Kodierung... mehr

Produktbeschreibung zu "M12 Bu. gew. mit freiem Leitungsende"
Herstellernummer: 7000-12341-6340450

Buchse gewinkeltM12, 4-poligArt.-Nr. 7005 - M12 Lite - (Kunststoffrändelschraube) auf Anfrage
Produktinformationen "M12 Bu. gew. mit freiem Leitungsende"
Technische Daten
cULus
IsolierstoffgruppeIEC 60664-1, category I
KodierungA-kodiert
Verriegelung der SteckplätzeSchraubgewinde (M12×1 mm) empf. Anzugsdrehmoment 0.6 Nm, selbstsichernd
VerschraubungM12 (SW13)
SchutzartIP65, IP66K, IP67 in gestecktem und verschraubtem Zustand (EN 60529)
Material (Verriegelung)Zink-Druckguss, matt vernickelt
MaterialPUR
passend für Wellschlauch (Innen-Ø)10 mm
NormenDIN EN 61076-2-101 (M12)
Befestigungsartgesteckt, verschraubt
Material (Kontakt)Kupferlegierung
Material (Kontaktoberfläche)Au
Material (Dichtung)FKM
Verschmutzungsgrad3
Abmantellänge20 mm
Temperaturbereich-25...+85 °C, abhängig von angeschlossener Leitung
cCSAus
Adernzahl/-querschnitt4× 0.34 mm²
AderisolationPP (br, ws, bl, sw)
Bauform12341
Schleppkettenwerte10 Mio.
Material (Mantel)PUR (UL/CSA)
Außen-Ø4.5 mm ±5%
Biegeradius (bewegt)10× Außen-Ø
Temperaturbereich (fest)-40...+80 °C
Temperaturbereich (bewegt)-25...+80 °C
Kabelkennung634
Kabeltyp3 (PUR)
Zulassung (Kabel)cURus (AWM-Style 20549/10493); CE conform
Kabelgewicht [g/m]36,30
Material (Leiter)Cu-Litze, blank
Widerstand (Leiter)max. 57 Ω/km (20 °C)
Einzeldraht-Ø (Leiter)0.1 mm
Aufbau (Leiter)42× 0.1 mm (Litzenklasse 6)
Querschnitt (Leiter)4× 0.34 mm²
AWGähnlich AWG 22
Material (Aderisolierung)PP
Materialeigenschaften (Aderisolierung)FCKW-, halogen-, cadmium-, silikon- und bleifrei
Shore-Härte (Aderisolierung)70 ±5 D
Betriebsspannungmax. 250 V AC/DC
Ader-Ø inkl. Isolierung1.25 mm ±5%
Adernfarbe/Nummerierungbr, sw, bl, ws
Verseilverbund4 Adern verseilt
Schirmungnein
Material (Mantel)PUR
Materialeigenschaften (Mantel)FCKW-, halogen-, cadmium-, silikon- und bleifrei, matt, adhäsionsarm, maschinell gut verarbeitbar, abriebresistent, hydrolyse- und mikrobenbeständig
Shore-Härte (Mantel)90 ±5 A
Außen-Ø (Mantel)4.5 mm ±5%
Farbe (Mantel)schwarz
Betriebsspannung (nur UL-listed)max. 30 V AC/DC
chemische Beständigkeitgute Öl-, Benzin- und Chemikalienbeständigkeit (EN 60811-404)
thermische Beständigkeitflammwidrig nach UL 1581 Section 1090 (H), CSA FT2 / IEC 60332-2-2
Nennspannung300 V AC
Prüfspannung2500 V AC
Strombelastbarkeitnach DIN VDE 0298-4
Temperaturbereich (fest)-40...+80 °C, (+90 °C bei max. 10 000 Betriebsstunden)
Temperaturbereich (bewegt)-25...+80 °C, (+90 °C bei max. 10 000 Betriebsstunden)
Biegeradius (fest)5× Außen-Ø
Biegeradius (bewegt)10× Außen-Ø
Betriebsstrom je Kontaktmax. 4 A
Anzahl Biegezyklen (Schleppkette)max. 10 Mio. (25 °C)
Verfahrweg (Schleppkette)max. 10 m (horizontal)
Verfahrgeschwindigkeit (Schleppkette)max. 3 m/s
Beschleunigung (Schleppkette)max. 10 m/s²
Torsionsbeanspruchung±180°/m
Anzahl Torsionszyklenmax. 2 Mio. (25 °C)
Torsionsgeschwindigkeit35 Zyklen/min
Mantelfarbeschwarz
Bemessungsstoßspannung2.5 kV
Kodierung: A
Seite 1 Anschluss: M12
Seite 2 Anschluss: freies Leitungsende
Seite 1 Kabelabgang: 90°
Seite 1 Polzahl: 4
Produktfamilie: Industrie Standard
Anwendung: Sensor-/Aktor-Leitung
Funktionen: ohne LED, ungeschirmt
Typ: Buchse
Umgebungsbedingungen: flammwidrig, halogenfrei, Robotertauglich, Schleppkettentauglich, UV-Beständig
Zulassungen: cCSAus, cULus
Kabeltyp: PUR
Leitungslänge: 4,50 m
Mantelfarbe: schwarz
