Verkauf nur an Geschäftskunden.
Ihr Online-Preis:
Ihr Online-Preis:
125,00 € *
zzgl. MwSt. zzgl. Versandkosten
bestellbar // Liefertermin noch unbekannt
- Artikel-Nr.: SC-2423-7080-13221-R141000
- EAN: 4048879743099
- eCl@ss: 27279218
- Zolltarifnummer: 85444290
- Ursprungsland: DE
Technische Daten Bauform 13221 Material (Verriegelung) Zink- Druckguss , matt... mehr
Produktinformationen "M12 Bu. 0° geschirmt freies Ltg.-ende"
Technische Daten
Bauform | 13221 |
---|---|
Material (Verriegelung) | Zink-Druckguss, matt vernickelt |
Material | PUR |
passend für Wellschlauch (Innen-Ø) | ohne |
Normen | DIN EN 61076-2-101 (M12) |
Verschmutzungsgrad | 3 |
Abmantellänge | 40 mm |
Temperaturbereich | -25...+85 °C, abhängig von angeschlossener Leitung |
Kabelnummer | R14 |
Betriebsspannung | max. 60 V AC/DC |
Adernzahl/-querschnitt | 5× 0.5 mm² |
Aderisolation | Radox EI 303 |
Mantelfarbe | schwarz |
Material (Mantel) | Radox EM 104 |
Außen-Ø | 6.2 mm ±5% |
Biegeradius (bewegt) | 4× Außen-Ø |
Temperaturbereich (fest) | -50...+120 °C |
Temperaturbereich (bewegt) | -25...+90 °C |
Kabelkennung | R14 |
Zulassung (Kabel) | DIN EN 45545-2, CE conform |
Bemessungsstoßspannung | 1.5 kV |
Kabelgewicht [g/m] | 77,00 |
Material (Leiter) | Cu-Litze, verzinnt |
Widerstand (Leiter) | max. 40.1 Ω/km (20 °C) |
Einzeldraht-Ø (Leiter) | 0.18 mm |
Aufbau (Leiter) | 19× 0.18 mm |
Querschnitt (Leiter) | 5× 0.5 mm² |
AWG | ähnlich AWG 20 |
Material (Aderisolierung) | Radox EI 303 |
Ader-Ø inkl. Isolierung | 1.42 mm ±5% |
Betriebsstrom je Kontakt | max. 4 A |
Adernfarbe/Nummerierung | ws (sw num) |
Verseilverbund | 5 Adern um Kernfüller verseilt |
Schirmung | ja |
Schirmung (Art) | Drahtgeflecht verzinnt |
Material (Mantel) | Radox EM 104 |
Außen-Ø (Mantel) | 6.2 mm ±5% |
Farbe (Mantel) | schwarz |
thermische Beständigkeit | flammwidrig; erfüllt die Brandschutzanforderungen R15 (EL1A) nach DIN EN 45545-2 |
Nennspannung | 600/1000 V AC |
Isolierstoffgruppe | IEC 60664-1, category I |
Prüfspannung | 3500 V AC |
Strombelastbarkeit | angelehnt an DIN VDE 0298-4 |
Temperaturbereich (fest) | -50...+120 °C |
Temperaturbereich (bewegt) | -25...+90 °C |
Biegeradius (fest) | 3× Außen-Ø |
Biegeradius (bewegt) | 4× Außen-Ø |
Kodierung | A-kodiert |
Verriegelung der Steckplätze | Schraubgewinde (M12×1 mm) empf. Anzugsdrehmoment 0.6 Nm, selbstsichernd |
Verschraubung | M12 (SW13) |
Kodierung: | A |
Branchen: | EN45545-2 |
Seite 1 Anschluss: | M12 |
Seite 2 Anschluss: | freies Leitungsende |
Seite 1 Kabelabgang: | 0° |

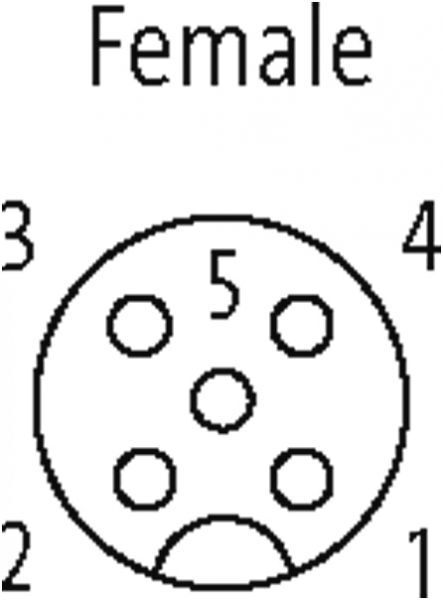

Seite 1 Polzahl: | 5 |
Produktfamilie: | Industrie Standard |
Funktionen: | Geschirmt, ohne LED |
Typ: | Buchse |
Umgebungsbedingungen: | flammwidrig |
Leitungslänge: | 10,00 m |
Mantelfarbe: | schwarz |
