7000-13221-2022500 25 Meter graue PVC Leitung M12 Buchse 0° geschirmt

Abbildung ähnlich

Verkauf nur an Geschäftskunden.
Ihr Online-Preis:

54,70 € *

zzgl. MwSt. zzgl. Versandkosten

bestellbar // Liefertermin noch unbekannt

Artikel-Nr.: SC-2423-7000-13221-2022500
EAN: 4048879653169
eCl@ss: 27279218
Zolltarifnummer: 85444290
Ursprungsland: CZ

Technische Daten cULus Bemessungsstoßspannung 1.5 kV Betriebsstrom je Kontakt... mehr

Menü schließen

Produktbeschreibung zu "M12 Bu. 0° geschirmt freies Ltg.-ende"
Herstellernummer: 7000-13221-2022500

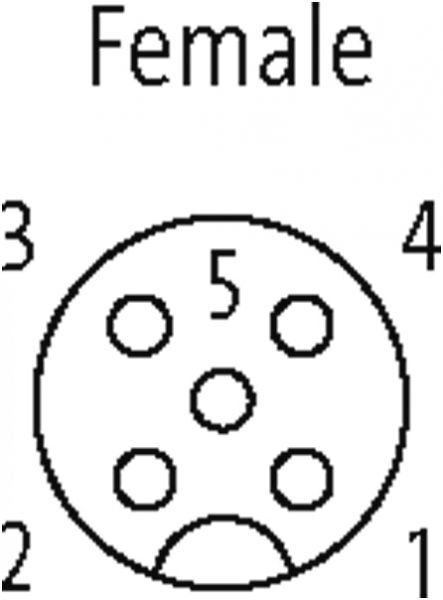

Buchse geradeM12, 5-poliggeschirmt

Produktinformationen "M12 Bu. 0° geschirmt freies Ltg.-ende"

Technische Daten

cULus
Bemessungsstoßspannung	1.5 kV
Betriebsstrom je Kontakt	max. 4 A
Isolierstoffgruppe	IEC 60664-1, category I
Kodierung	A-kodiert
Verriegelung der Steckplätze	Schraubgewinde (M12×1 mm) empf. Anzugsdrehmoment 0.6 Nm, selbstsichernd
Verschraubung	M12 (SW13)
Schutzart	IP65, IP66K, IP67 in gestecktem und verschraubtem Zustand (EN 60529)
Material (Verriegelung)	Zink-Druckguss, matt vernickelt
Material	PUR
passend für Wellschlauch (Innen-Ø)	ohne
Normen	DIN EN 61076-2-101 (M12)
Verschmutzungsgrad	3
Abmantellänge	20 mm
Temperaturbereich	-25...+85 °C, abhängig von angeschlossener Leitung
cCSAus
Adernzahl/-querschnitt	5× 0.34 mm²
Aderisolation	PVC (br, ws, bl, sw, gnge)
Material (Mantel)	PVC (UL/CSA)
Außen-Ø	5.6 mm ±5%
Temperaturbereich (fest)	-30...+80 °C
Temperaturbereich (bewegt)	-5...+80 °C
Kabelkennung	202
Kabeltyp	1 (PVC)
Zulassung (Kabel)	UL (AWM-Style 2464/1731), CSA
Kabelgewicht [g/m]	68,20
Material (Leiter)	Cu-Litze, blank
Widerstand (Leiter)	max. 57 Ω/km (20 °C)
Einzeldraht-Ø (Leiter)	0.15 mm
EAC
Aufbau (Leiter)	19× 0.15 mm (Litzenklasse 5)
Querschnitt (Leiter)	5× 0.34 mm²
AWG	ähnlich AWG 22
Material (Aderisolierung)	PVC
Materialeigenschaften (Aderisolierung)	FCKW-, cadmium-, silikon- und bleifrei, matt, adhäsionsarm, maschinell gut verarbeitbar, abriebresistent
Shore-Härte (Aderisolierung)	45 ±5 D
Ader-Ø inkl. Isolierung	1.25 mm ±5%
Adernfarbe/Nummerierung	br, sw, bl, ws, gnge längsgestreift
Verseilverbund	5 Adern um Kernfüller verseilt
Schirmung	ja
Bauform	13221
Schirmung (Art)	Kupfergeflecht
optische Schirmbedeckung	min. 80%
Material (Mantel)	PVC
Materialeigenschaften (Mantel)	FCKW-, cadmium-, silikon- und bleifrei, matt, adhäsionsarm, maschinell gut verarbeitbar, abriebresistent
Shore-Härte (Mantel)	85 ±5 A
Außen-Ø (Mantel)	5.6 mm ±5%
Farbe (Mantel)	grau
chemische Beständigkeit	gute Öl-, Benzin- und Chemikalienbeständigkeit
thermische Beständigkeit	flammwidrig nach UL 1581 VW1 / CSA FT1
Nennspannung	300 V AC
Prüfspannung	2000 V AC
Strombelastbarkeit	nach DIN VDE 0298-4
Temperaturbereich (fest)	-30...+80 °C
Temperaturbereich (bewegt)	-5...+80 °C
Biegeradius (fest)	10× Außen-Ø
Betriebsspannung	max. 60 V AC/DC
Mantelfarbe	grau
Betriebsspannung (nur UL-listed)	max. 30 V AC/DC

Kodierung:	A
Seite 1 Anschluss:	M12
Seite 2 Anschluss:	freies Leitungsende
Seite 1 Kabelabgang:	0°
Seite 1 Polzahl:	5
Produktfamilie:	Industrie Standard
Anwendung:	Sensor-/Aktor-Leitung
Funktionen:	Geschirmt, ohne LED
Typ:	Buchse
Umgebungsbedingungen:	flammwidrig, Reinigungsmittelbeständig
Zulassungen:	cCSAus, cULus, EAC
Kabeltyp:	PVC
Leitungslänge:	25,00 m
Mantelfarbe:	grau
