LC2D80F7
von Schneider Electric
Herstellernummer: LC2D80F7

Produktbeschreibung zu "LC2D80F7"
Herstellernummer: LC2D80F7

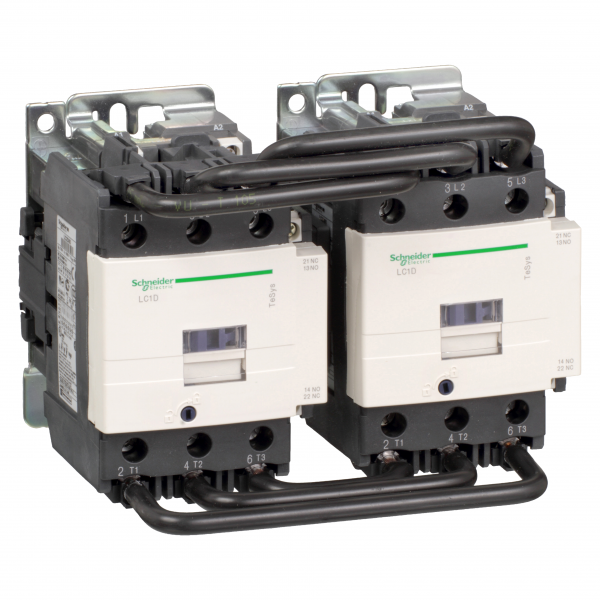

Wendeschützkombination, 3p+1S+1Ö, 37kW/400V/AC3 80A, Spule 110V 50/60Hz. Baureihe: TeSys - Kurzbezeichnung des Geräts: LC2D - Anwendung des Schützes: Motorsteuerung, Widerstandslast - Nutzungskategorie: AC-1, AC-3 - Erläuterungen zum Gerät: vorgefertigt mit reversierender Leistungssammelschiene - Beschreibung der Pole: 3P - Zus. des Polkontakts: 3 NO - Betriebsbemessungsspannung Ue: = 1000 V AC 25...400 Hz für Hauptstromkreis, = 300 V DC für Hauptstromkreis - Nennbetriebsstrom Ie: 125 A (= 60 °C) bei = 440 V AC AC-1 für Hauptstromkreis, 80 A (= 60 °C) bei = 440 V AC AC-3 für Hauptstromkreis - Motorleistung (kW): 22 kW bei 220...230 V AC 50/60 Hz, 37 kW bei 380...400 V AC 50/60 Hz, 45 kW bei 1000 V AC 50/60 Hz, 45 kW bei 415...440 V AC 50/60 Hz, 45 kW bei 660...690 V AC 50/60 Hz, 55 kW bei 500 V AC 50/60 Hz - Motorleistung (HP): 15 hp bei 230/240 V AC 50/60 Hz für 1 Phase Motor, 20 hp bei 200/208 V AC 50/60 Hz für 3 Phasen Motor, 25 hp bei 230/240 V AC 50/60 Hz für 3 Phasen Motor, 60 hp bei 460/480 V AC 50/60 Hz für 3 Phasen Motor, 60 hp bei 575/600 V AC 50/60 Hz für 3 Phasen Motor, 7,5 hp bei 115 V AC 50/60 Hz für 1 Phase Motor - Aufbau der Hilfskontakte: 1 S + 1 Ö - Überspannungskategorie: III - knv. off. therm. Strom Ith: 10 A bei = 60 °C für Signalschaltkreis, 125 Abei = 60 °C für Hauptstromkreis - Irms Nenneinschaltleistung: 1100 Abei 440 V für Hauptstromkreis gemäß IEC 60947, 140 A AC für Signalschaltkreis gemäß IEC 60947-5-1, 250 A DC für Signalschaltkreis gemäß IEC 60947-5-1 - Nennkurzzeitstrom Icw: 100 A 1 s Signalschaltkreis, 120 A 500 ms Signalschaltkreis, 135 A = 40 °C 10 min. Hauptstromkreis, 140 A 100 ms Signalschaltkreis, 320 A = 40 °C 1 min. Hauptstromkreis, 640 A = 40 °C 10 s Hauptstromkreis, 990 A = 40 °C 1 s Hauptstromkreis - zugehör. Sicherungsnennleist.: 10 A gG für Signalschaltkreisgemäß IEC 60947-5-1, 160 A gGbei = 690 V Koordination Typ 2 für Hauptstromkreis, 200 A gGbei = 690 V Koordination Typ 1 für Hauptstromkreis - Nennisolatio

• Datenblatt
