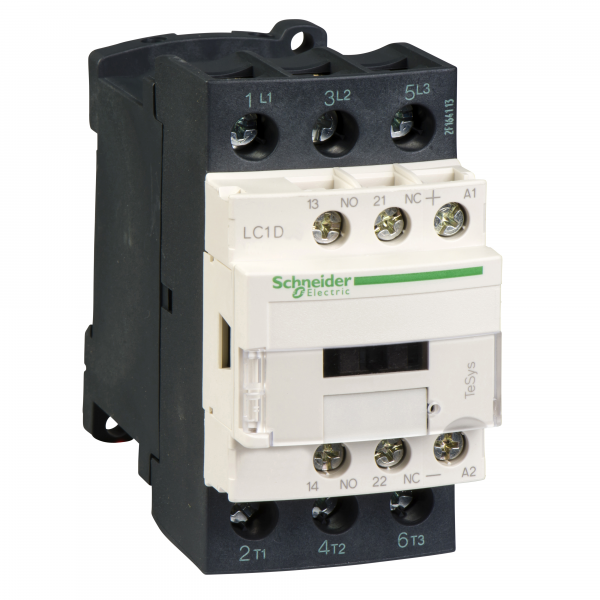

LC1D38BL
von Schneider Electric
Herstellernummer: LC1D38BL

Produktbeschreibung zu "LC1D38BL"
Herstellernummer: LC1D38BL

Leistungsschütz, 3p+1S+1Ö, 18,5kW/400V/AC3, 38A, Spule 24V DC. Baureihe: TeSys - Produkt oder Komponententyp: Schütz - Kurzbezeichnung des Geräts: LC1D - Anwendung des Schützes: Motorsteuerung, Widerstandslast - Nutzungskategorie: AC-1, AC-3 - Beschreibung der Pole: 3P - Zus. des Polkontakts: 3 NO - Betriebsbemessungsspannung Ue: = 300 V DC für Hauptstromkreis, = 690 V AC 25...400 Hz für Hauptstromkreis - Nennbetriebsstrom Ie: 38 A (= 60 °C) bei = 440 V AC AC-3 für Hauptstromkreis, 50 A ( 60 °C) bei = 440 V AC AC-1 für Hauptstromkreis - Motorleistung (kW): 18.5 kW bei 380...400 V AC 50/60 Hz, 18.5 kW bei 415...440 V AC 50/60 Hz, 18.5 kW bei 500 V AC 50/60 Hz, 18.5 kW bei 660...690 V AC 50/60 Hz, 9 kW bei 220...230 V AC 50/60 Hz - Motorleistung (HP): 10 hp bei 200/208 V AC 50/60 Hz für 3 Phasen Motor, 10 hp bei 230/240 V AC 50/60 Hz für 3 Phasen Motor, 20 hp bei 480 V AC 50/60 Hz für 3 Phasen Motor, 25 hp bei 600 V AC 50/60 Hz für 3 Phasen Motor, 5 hp bei 240 V AC 50/60 Hz für 1 Phase Motor - Aufbau der Hilfskontakte: 1 S + 1 Ö - Überspannungskategorie: III - knv. off. therm. Strom Ith: 10 A bei = 60 °C für Signalschaltkreis, 50 Abei = 60 °Cfür Hauptstromkreis - Irms Nenneinschaltleistung: 140 A AC für Signalschaltkreis gemäß IEC 60947-5-1, 250 A DC für Signalschaltkreis gemäß IEC 60947-5-1, 550 Abei 440 V für Hauptstromkreis gemäß IEC 60947 - Nennkurzzeitstrom Icw: 100 A 1 s Signalschaltkreis, 120 A 500 ms Signalschaltkreis, 140 A 100 ms Signalschaltkreis, 150 A = 40 °C 1 min. Hauptstromkreis, 310 A = 40 °C 10 s Hauptstromkreis, 430 A = 40 °C 1 s Hauptstromkreis, 60 A = 40 °C 10 min. Hauptstromkreis - zugehör. Sicherungsnennleist.: 10 A gG für Signalschaltkreisgemäß IEC 60947-5-1, 63 A gGbei = 690 V Koordination Typ 1 für Hauptstromkreis, 63 A gGbei = 690 V Koordination Typ 2 für Hauptstromkreis - Nennisolationsspannung Ui: 600 V für Hauptstromkreis Zertifizierungen CSA, 600 V für Hauptstromkreis Zertifizierungen UL, 600 V für Signalschaltkreis Zertifizierun

• Datenblatt
